V tomto cvičení skryjete část trasy ze zobrazení.
Když použijete masku u části trasy, nebudou nakresleny subentity trasy, popisky a značky bodu. Tyto položky stále existují, ale nejsou vidět.
Tato funkce je užitečná, když pracujete na křižovatce. V mnoha případech není nutné vidět geometrii trasy, která prochází křižovatkou. V tomto cvičení použijete masku na část odsazené trasy, která prochází křižovatkou.
Toto cvičení navazuje na část Cvičení 2: Úpravy trasy pomocí uzlů.
Zadání staničení trasy, u kterých má být použita maska
- Otevřete výkres Align-5.dwg, který se nachází ve složce výkresů výukových programů.

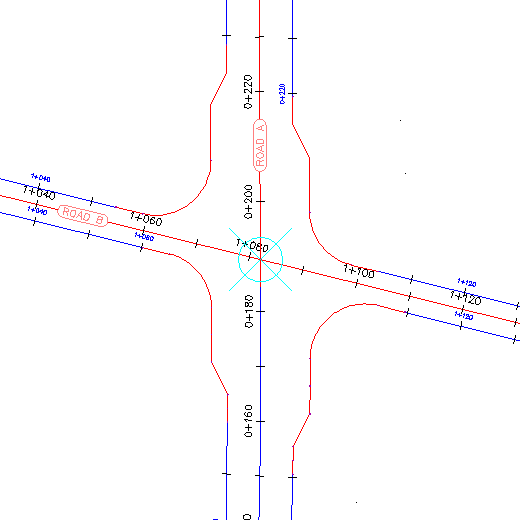

Na výkresu se nachází křižovatka čtyř cest. Všimněte si, že odsazení tras podél Silnice A se v oblasti křižovatky nezobrazí. U každé z těchto tras je u oblasti, která prochází křižovatkou, použita maska. V následujících krocích použijete masku u odsazení tras podél Silnice B.

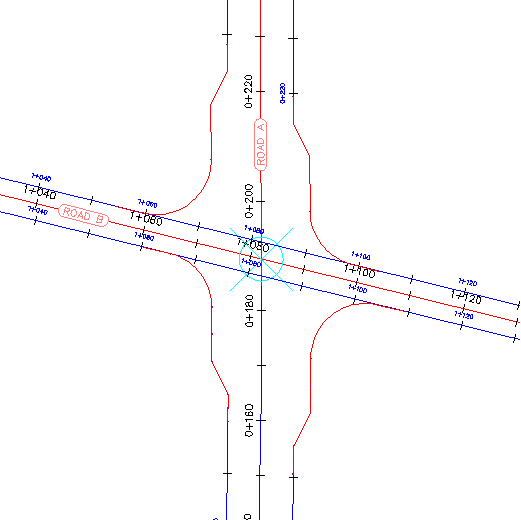

- Vyberte odsazení trasy na severní straně Silnice B.
- Klikněte na kartu
. - V dialogu Vlastnosti trasy klikněte na kartu Maskování.
- Na kartě Maskování klikněte na tlačítko

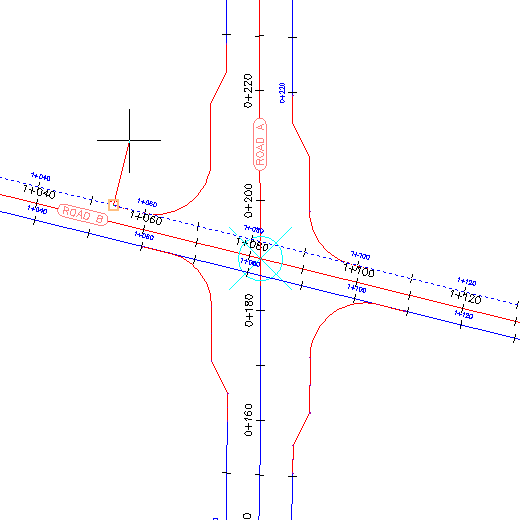

. - Ve výkresu zadejte kliknutím na koncový bod na severozápadním zaoblení krajnice kreslení počáteční bod maskované oblasti.

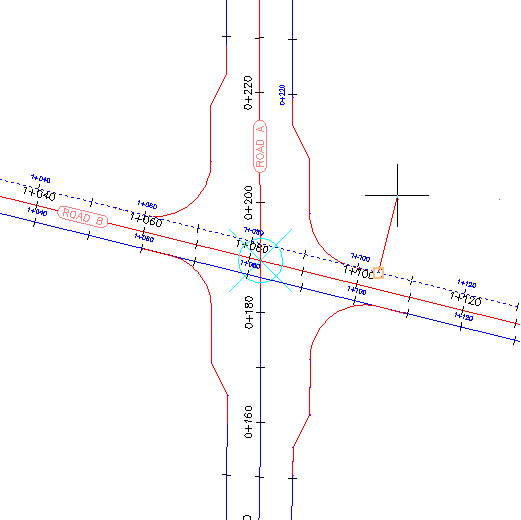

- Klepnutím na koncový bod na severovýchodním zaoblení krajnice kreslení zadejte koncový bod maskované oblasti.
- V dialogovém okně Vlastnosti trasy klepněte na tlačítko Použít.

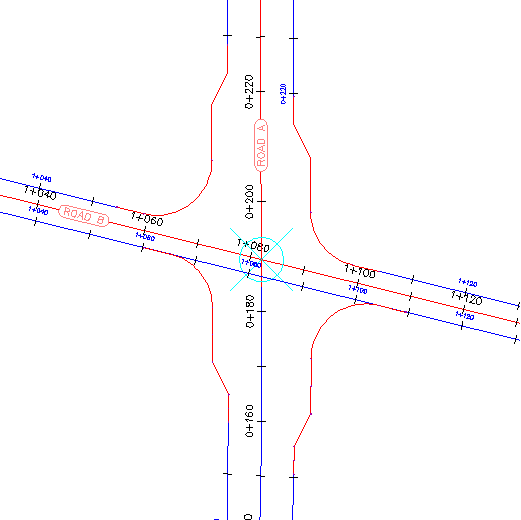

U zadané oblasti bude použita maska.
Dále si podrobně projděte: Použití masek u odsazení tras komunikace vedoucí ze západu na východ
Chcete-li pokračovat dalším výukovým programem, přejděte k části Práce s odsazeními tras.
