Cvičení 1: Uložení šablon typických řezů na paletu nástrojů

V tomto cvičení vytvoříte paletu nástrojů a potom uložíte šablony typických řezů, které jsou součástí vzorového výkresu.

Vytvoření palety nástrojů

1. Otevřete výkres Assembly-3a.dwg, který je k dispozici ve složce Výkresy výukových programů.

   Tento výkres obsahuje stávající povrch terénu a trasy osy a křivky, které definují navrhovaný silniční pozemek 50 stop.

2. Pokud není zobrazena paleta nástrojů obsahující podsestavy, klikněte na kartu Výchozí panel Palety Palety nástrojů.
3. Na paletě nástrojů klepněte pravým tlačítkem myši na ovládací panel Palety nástrojů. Klepněte na položku Podsestavy aplikace Civil v britských jednotkách.
4. Pravým tlačítkem myši klepněte na ovládací panel Palety nástrojů. Klepněte na položku Nová paleta.

   Vytvoří se nová paleta nástrojů nazvaná Nová paleta.

5. Nahraďte název Nová paleta názvem Výukové šablony typických řezů.

Uložení šablon typických řezů na paletu nástrojů

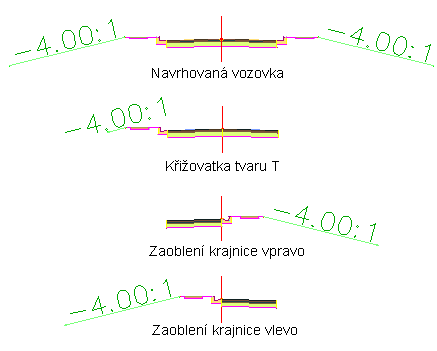

1. Přibližte pohled na šablony typických řezů na pravé straně povrchu.

2. V šabloně typických řezů Navrhovaná komunikace vyberte základnu.
   Poznámka:

   Nepřetahujte značku základny pomocí uzlů.

3. Klepněte na dolní část značky základny. Přetáhněte základnu na paletu nástrojů Výukové šablony typických řezů.

   Obrázek a název šablony typických řezů se zobrazí na paletě nástrojů.

4. Kroky 2 a 3 zopakujte pro zbývající tři šablony typických řezů.
5. Na paletě nástrojů Výukové šablony typických řezů klepněte pravým tlačítkem myši na prázdnou oblast. Klepněte na Možnosti zobrazení.
6. V dialogovém okně Možnosti zobrazení přesuňte jezdec Velikost obrázku doprava a obrázky na paletě tak zvětšete. Klepněte na tlačítko OK.
7. Na paletě nástrojů Výukové šablony typických řezů podržte kurzor na šabloně typických řezů Levé zaoblení krajnice (ZO-L).

   Zobrazí se nápověda. Text nápovědy je generován automaticky z popisu původní šablony typických řezů.

   Poznámka:

   Chcete-li zobrazit původní popis šablony typických řezů, klepněte pravým tlačítkem myši na Prostor nástrojů na kartě Prospektor. Vyberte možnost Vlastnosti. Popis se zobrazí v dialogovém okně Vlastnosti šablony typických řezů na kartě Informace.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 2: Kopírování sestav do katalogu nástrojů.
