Cvičení 2: Změna obsahu popisku v nastavení výkresu

V tomto cvičení změníte výchozí zkratky, které jsou zobrazeny v popiscích bodů geometrie.

Toto cvičení navazuje na Cvičení 1: Přepsání textu popisku.

Změna obsahu popisku v nastavení výkresu

Poznámka:

Toto cvičení využívá výkres Labels-3a.dwg s úpravami, které jste provedli v předchozím cvičení.

1. Přibližte a posuňte pohled na oblast mezi staničením 0+000 a 0+080 na trase Západní ulice.
2. V Prostoru nástrojů na kartě Nastavení klepněte pravým tlačítkem myši na název výkresu. Klepněte na příkaz Upravit nastavení výkresu.
3. V dialogu Nastavení výkresu klepněte na kartu Zkratky.
   Poznámka:

   V dialogu Nastavení výkresu můžete pomocí karty Hladiny objektů změnit výchozí hladinu, na které jsou vytvářeny objekty aplikace AutoCAD Civil 3D a jejich popisky.

   V kategorii Text bodu geometrie trasy jsou uvedeny aktuálně používané zkratky jednotlivých typů bodů geometrie.

4. Ve sloupci Hodnota změňte hodnoty zkratek bodu geometrie následovně:
   • Konec trasy: Konec
   • Průsečík tečna-oblouk: Teč-Obl
   • Průsečík oblouk-tečna: Obl-Teč
5. Klepněte na tlačítko OK.

   Popisky bodů geometrie se aktualizují a promítnou se do nich změny v nastavení výkresu.

   Poznámka:

   Pokud se do zkratek v popiscích bodů geometrie nepromítly provedené změny, zadejte na příkazový řádek příkaz REGEN.

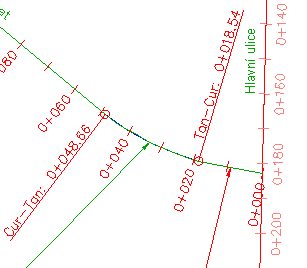

   Popisky bodů geometrie se zkratkami upravenými v nastavení výkresu

6. Zavřete výkres.

Chcete-li pokračovat dalším výukovým programem, přejděte k části Práce s tabulkami a štítky.
