V zobrazení profilu můžete přidat potrubí a kolena stejně jako jednotlivé trubky, kolena a armatury.

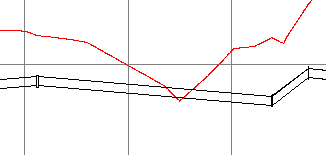

Přidání součástí tlakové sítě v zobrazení profilu je součástí pracovního postupu, který můžete použít pro navrhování kolem vertikálních překážek nebo v případech, kdy není dosaženo požadované hloubky. Pokud například kontrolujete návrhu v profilu a zjistíte, že část potrubí je nad povrchem jako na následujícím obrázku, můžete potrubí rozdělit na segmenty a odstranit část, která je nad povrchem. Potom můžete znovu nakreslit součásti tlakové sítě, které mají vést pod povrchem, pomocí nástrojů Návrh profilu tlakové sítě.
Při použití možnosti Potrubí a kolena nebo Přidat tlakové potrubí k přidání součástí v zobrazení profilu, budete vyzváni k výběru součásti, od které chcete začít kreslit, a součásti, ke které ji chcete připojit (počáteční a koncová součást rozsahu). Tyto součásti musí splňovat, že jejich otevřete porty musí směrovat proti sobě. Jestliže se v půdorysu zjistí, že by se tyto součásti nemusely připojit správně, zobrazí se zpráva o tom, že návrh bude upraven nejprve v půdorysu, aby bylo možné vytvořit správnou cestu sítě.
Přidání potrubí, kolen a armatur v zobrazení profilu
- Součásti, které přidáte pomocí příkazu Potrubí a kolena, jsou vázány k dostupným úhlům v kusovníku.
- Potrubí, která přidáte pomocí příkazu Přidat tlakové potrubí, nejsou vázána k dostupným úhlům v kusovníku.
- Můžete přidat vertikální kolena pomocí příkazu Přidat tvarovku. Kolena, ale nikoli T-kusy a kříže (jiné typy potrubních tvarovek dostupné ve výchozích katalozích tlakové sítě), lze přidat do zobrazení profilu. Poznámka: V zobrazení profilu lze kolena přidat pouze k otevřeným připojením tlakovém potrubí. Nelze je vložit podél tlakového potrubí ani přidat k otevřeným připojením na dalších potrubních tvarovkách nebo armaturách.
- Armatury můžete přidat pomocí příkazu Přidat armaturu. Poznámka: V zobrazení profilu lze armatury přidat k otevřeným připojením na tlakovém potrubí, tvarovkách nebo jiných armaturách. Nelze je vložit podél tlakového potrubí.
