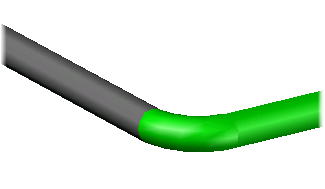

Pomocí objektu připojení Autodesk (ACP) můžete připojit potrubí k objektům, které byly vytvořeny v jiných aplikacích, například AutoCAD MEP nebo AutoCAD Plant 3D. Můžete také vytvořit objekt ACP, který umožní ostatním programům připojení k potrubní síti aplikace AutoCAD Civil 3D.
Připojovat můžete k objektům ACP, které jsou připojeny jako externí reference (Xref).
Objekty připojení ACP nevyžadují instalaci aplikace Object Enabler z aplikace, která je vytvořila.
Vytvoření připojení ACP
- Na pásu karet klikněte na kartu Vložit
Připojovací bod Vložit. - Na kreslicí ploše vyberte objekt, ke kterému chcete přidat připojovací bod.
- Vyberte bod vložení na objektu. Uchopení objektu STŘ můžete použít například k uchopení ke středu potrubí. Tip: Přejděte do 3D pohledu, aby bylo možné snadněji provést uchopení ke středu potrubí.
- Určete dva body směru. Tip: Definováním dvou směrových bodů přichycením ke středu počátku potrubí a potom ke středu konce potrubí (kde připevňujete připojovací bod) určíte směr připojovacího bodu tak, že bude odpovídat směru potrubí.
- Určete, zda chcete vytvořit technická data. Přidáním technických dat předem doplníte některé vlastnosti, ke kterým lze poté přiřadit hodnoty, když upravujete připojovací bod. Objekt ACP je vytvořen.
Připojení k objektu ACP
- Ujistěte se, že v dialogu Nastavení funkce potrubní sítě je v části Výchozí nastavení potrubní sítě možnost Použít 3D umístění během rozvržení potrubní sítě nastavena na Ano.
- Vytvořte nebo upravte potrubní síť. Když přejedete kurzorem přes připojení ACP, zobrazí se značka. Chcete-li vytvořit spojení, klikněte na připojení ACP.
- Pokračujte ve vytváření nebo úpravách potrubní sítě.
