Vytvořte netangenciální oblouk pomocí bodu poloměru a koncového bodu oblouku.
Poznámka: Popis syntaxe naleznete na kartě Rychlý průvodce.
- V Prostoru nástrojů klikněte na kartě Zaměření pravým tlačítkem na pojmenovanou síť
Příkazové okno modulu Zaměření. - Na příkazovém řádku zadejte:
XC PTS [poloměr] [bod poloměru] [koncový bod]
Příklad příkazového řádku
NE 1 1000 1000
NE 2 1000 1200
NE 3 1084,8528 1284,8528
NE 6 985,8579 1298,9949
BEG ROADCL
PT 1
PT 2
XC PTS 100 6 3
FIG DD 0 100
SET 4
XC AD 100 45 150
SET 5
END

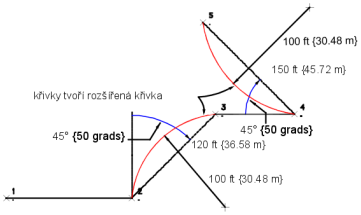

Dále je uveden příklad dvou netangenciálních oblouků:
