Podporované typy objektů aplikace AutoCAD Civil 3D

Návrhové linie, koridor, povrch a bodová data lze exportovat pomocí příkazu Export do aplikace Civil View for 3ds Max Design.

Umístění

Návrhové linie zemního tělesa

Všechny návrhové linie zemního tělesa jsou exportovány jako objekty tvaru aplikace 3ds Max Design. Objekt tvaru aplikace 3ds Max Design může obsahovat více spline s každou křivku skládající se ze spojité sekvence připojených bodů.

Jakékoliv návrhové linie v jednotlivých staveništích, které používají stejné názvy návrhové linie, budou exportovány do jednoho tvaru aplikace 3ds Max Design obsahujícího více spline. Všechny návrhové linie v jednotlivých staveništích, které nepoužívají názvy návrhové linie, budou exportovány do jednoho tvaru aplikace 3ds Max Design obsahujícího více spline. Tento postup je nutný, aby aplikace Civil View zachovala jedinečnou referenci z každého tvaru vytvořeného z importovaných geometrie návrhové linie.

Koridory

Základny koridoru

Základna koridoru je exportována jako objekt tvaru aplikace 3ds Max Design obsahující jednu spline.

V aplikaci AutoCAD Civil 3D jsou základny koridoru odvozeny z tras a profilů aplikace AutoCAD Civil 3D. Pokud jsou dvě nebo více základen koridoru odkazovány na stejnou trasu, základna se bude stále nacházet v souboru exportu VSP3D pro každou definici základny.

Návrhové linie koridoru

Všechny návrhové linie koridoru jsou exportovány jako objekty tvaru aplikace 3ds Max Design. Objekt tvaru aplikace 3ds Max Design může obsahovat více spline s každou křivkou skládající se ze spojité sekvence připojených bodů. Jeden objekt tvaru aplikace 3ds Max Design bude vytvořen pro každý jedinečný název návrhové linie na oblast koridoru.

Pokud se v rámci jedné oblasti koridoru nachází více návrhových linií využívající společné názvy návrhové linie, výsledné spline budou seřazeny podle staničení/kilometráže a potom podle pořadí zleva doprava napříč šablonou typických řezů koridoru. Toto konzistentní použití řazení spline je důležité při použití importovaných návrhových linií jako základ pro tvorbu tažených objektů v aplikaci Civil View například mostů, tunelů a opěrných stěn.

Povrchy koridoru

Příkaz Export do aplikace Civil View for 3ds Max Design vygeneruje vlastní síť povrchu koridoru na základě původního obsahu modelu AutoCAD Civil 3D.

Není proto nutné ručně vytvořit povrch koridoru v aplikaci AutoCAD Civil 3D k exportu povrchu koridoru geometrie k aplikaci Civil View.

Vytvořené povrchy koridoru VSP3D jsou rozděleny oblastí koridoru, která umožňuje import jednotlivých částí koridoru do aplikace Civil View.

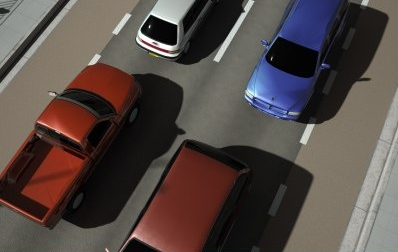

Tento přístup znamená, že mnohem více informací může být bráno v úvahu při vytváření sítě exportu. Například data staničení, odsazení a výšky pro každý vrchol sítě slouží při importu do aplikace Civil View k použití nezávislých mapování textury s ohledem na trasu pro každou podsestavu nebo spojení (viz následující obrázek).

VSP3D vytvořené povrchy koridoru jsou zapsány do souboru exportu, ale nejsou ve skutečnosti vytvořeny v aktivním souboru DWG.

Pokud tradiční povrchy koridoru existují v aktivním souboru DWG, nesmí být vybrány k exportu, abyste se vyhnuli možným duplicitním povrchům koridoru zapisovaným do souboru VSP3D.

Odsazení šablon typických řezů

Povrchy koridoru a návrhové linie odvozené z odsazených šablon typických řezů jsou zpracovávány stejně, jako je tomu u normálních návrhových linií koridoru a povrchů s tou výjimkou, že jeden povrch/návrhová linie (na název) je vytvořena na odsazenou šablonu typických řezů spíše než na oblast.

V aplikaci AutoCAD Civil 3D nemohou být odsazené sestavy rozděleny podle oblasti.

Povrchy

Povrchy jsou vždy exportovány do aplikace 3ds Max Design jako upravitelné objekty sítě bez ohledu na styl povrchu, který byl použit v aplikaci AutoCAD Civil 3D.

Je to obvykle nutné ke generování skrytých hranic v existujících površích terénu k vyříznutí otvorů v povrchu, kde byly koridory navrženy. To je obzvláště nezbytné, pokud navrhovaný koridor prochází pod existující terén podlaží.

Skryté části objektů povrchu aplikace AutoCAD Civil 3D, které byly vytvořeny pomocí skrytých hranic, budou ignorovány po exportu do souboru VSP3D.

Skupiny bodů

Skupiny bodů jsou exportovány do systému bodů aplikace Civil View. Systémy bodů v aplikaci aplikace Civil View jsou odvozeny ze standardní funkce aplikace 3ds Max Návrh systému částic.

Aplikace Civil View podporuje skupiny bodů obsahující až 1000 bodů.
