Vytvoření nového bodu podle osové vzdálenosti ve staničení

Nový bod lze vytvořit pomocí odsazení od staničení na aktuální ose trasy.

Poznámka: Popisy parametrů naleznete na kartě Rychlý průvodce.

Vytvořit bod s využitím odsazení v příkazovém okně modulu Zaměření

1. V Prostoru nástrojů na kartě Zaměření klikněte pravým tlačítkem na síť určenou k úpravám a klikněte na příkazové okno modulu Zaměření.
2. Klikněte na nabídku Středová osa Staničení/Odsazení.
3. Zadejte identifikátor bodu, který chcete vytvořit.
   Poznámka: Je-li zapnuto automatické číslování bodů, zobrazuje se další číslo bodu.
4. Zadejte staničení nového bodu. Staničení může mít buď kladnou, nebo zápornou hodnotu.
5. Zadejte odsazení nového bodu. Odsazení může mít buď kladnou, nebo zápornou hodnotu.
6. Volitelně lze zadat popis bodu.

Vytvoření bodu na odsazení pomocí příkazového jazyka modulu Zaměření

1. V Prostoru nástrojů na kartě Zaměření klikněte pravým tlačítkem na síť určenou k úpravám a klikněte na příkazové okno modulu Zaměření.
2. Na řádku Příkaz zadejte:

   CL PT (bod 1) [staničení] (odsazení) (odchylka od pravého úhlu) (popis)

Příklad příkazového řádku

BEGIN CL1

NE 1 1000 1000

NE 2 1000 1500

NE 3 1300 1700

END

CL IS CL1

CL PT 100 200

! POINT 100 NORTH: 1000,0000 EAST: 1200,0000 ELEV: <Null>

CL PT 101 450 -91,44

! POINT 101 NORTH: 1091,4400 EAST: 1450,0000 ELEV: <Null>

102 600 152,4 50

! POINT 102 NORTH: 931,7283 EAST: 1572,2198 ELEV: <Null>

Bod 100 je umístěn ve staničení 200 s nulovým odsazením. Bod 101 je umístěn ve staničení 450 se vzdáleností levého odsazení 91,44. Bod 102 je umístěn ve staničení 600 se vzdáleností pravého odsazení 152,4 a odchylkou od pravého úhlu 50.

Poznámka:

Vstup bodu 102 využívá příkaz Dtto. Úhly a vzdálenosti se uvádějí v aktuálních jednotkách, pokud nezadáte kvalifikační příponu.

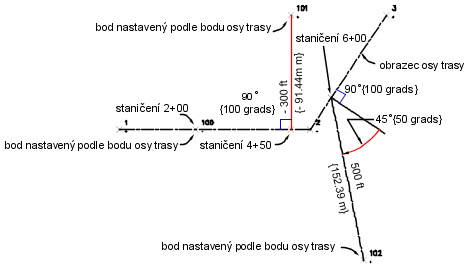

Bod osy vytvořený podle osové vzdálenosti ve staničení
