Lze provést výpočet průsečíku(ů) úsečky, která je určena dvěma body, a oblouku, který je určen radiálním bodem a poloměrem.
Poznámka: Popisy parametrů naleznete na kartě Rychlý průvodce.
Vypočítat průsečík Oblouk/Přímka v příkazovém okně modulu Zaměření
- V Prostoru nástrojů na kartě Zaměření klikněte pravým tlačítkem na síť určenou k úpravám a klikněte na příkazové okno modulu Zaměření.
- Klikněte na nabídku Křižovatky
Oblouk/Přímka. - Zadejte identifikátor středového bodu oblouku.
- Zadejte poloměr oblouku.
- Zadejte identifikátor počátečního bodu přímky.
- Zadejte pro přímku následující nebo směrový bod.
- Zadejte odsazení.
- Zadejte některou z následujících možností:
- N: Vybrat nejsevernější průsečík.
- S: Vybrat nejjižnější průsečík.
- E: Vybrat nejvýchodnější průsečík.
- W: Vybrat nejzápadnější průsečík.
- R: Vybrat nejbližší průsečík.
- F: Vybrat nejvzdálenější průsečík. 1: Vybrat průsečík 1.
- 2: Vybrat průsečík 2.
- A: Vybrat všechny průsečíky.
- P: Zvolit průsečík ukazovacím zařízením.
Vypočítat průsečík Oblouk/Přímka pomocí příkazového jazyka modulu Zaměření
- V Prostoru nástrojů na kartě Zaměření klikněte pravým tlačítkem na síť určenou k úpravám a klikněte na příkazové okno modulu Zaměření.
- Na řádku Příkaz zadejte:
ARCLN [bod] [poloměr] [bod 1] [bod 2] [odsazení]
Příklad příkazového řádku
NE 1 100 100
NE 2 200 200
NE 3 250 100
ARCLN 3 200 1 2 -100
! INTERSECTION # 1 NORTH:387,066972 EAST:245,645615
! INTERSECTION # 2 NORTH:104,354385 EAST:-37,066972

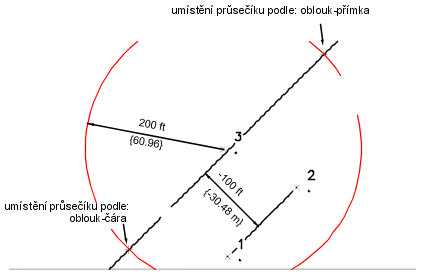

Průsečíky se nacházejí mezi obloukem o poloměru 200 se středem v Bodu 3 a přímkou nakreslenou mezi Body 1 a 2 se vzdáleností odsazení 100 stop vlevo.
Průsečík oblouku a linie
