Vytvoření nového bodu ze základny pomocí staničení a odsazení

Nový bod lze vytvořit uvedením staničení na základně a vzdálenosti odsazení ve vztahu k existující základně, pomocí příkazu Staničení/Odsazení.

Poznámka: Popisy parametrů naleznete na kartě Rychlý průvodce.

Vytvoření bodu s využitím staničení a odsazení z příkazového okna modulu Zaměření

1. V Prostoru nástrojů na kartě Zaměření klikněte pravým tlačítkem na síť určenou k úpravám a klikněte na příkazové okno modulu Zaměření.
2. Klikněte na nabídku Základna Staničení/Odsazení.
3. Zadejte identifikátor bodu, který chcete vytvořit.
   Poznámka: Je-li zapnuto automatické číslování bodů, zobrazuje se další číslo bodu.
4. Zadejte staničení nového bodu. Staničení může mít buď kladnou, nebo zápornou hodnotu.
5. Zadejte odsazení nového bodu. Odsazení může mít buď kladnou, nebo zápornou hodnotu.
6. Volitelně lze zadat popis nového bodu.

Vytvoření bodu na odsazení od základny pomocí příkazového jazyka modulu Zaměření

1. V Prostoru nástrojů na kartě Zaměření klikněte pravým tlačítkem na síť určenou k úpravám a klikněte na příkazové okno modulu Zaměření.
2. Na řádku Příkaz zadejte:

   BL PT (bod 1) [staničení] (odsazení) (popis)

Příklad příkazového řádku

NE 1 1000 1000

STN 1

ZD 2 100 121,92

BL IS 1 2 0

BL PT 3 220 15,24

! POINT 3 NORTH: 946,7889 EAST: 1214,0113 ELEV:<Null>

BL PT 4 270 -15,24

! POINT 4 NORTH: 968,1235 EAST: 1268,5445 ELEV: <Null>

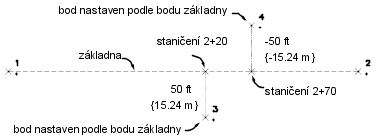

Bod 3 je odsazen ve vzdálenosti 15,24 vpravo od základny ve staničení 2+20 a bod 4 je odsazen ve vzdálenosti 15,24 vlevo od základny ve staničení 2+70. Vzdálenosti se uvádějí v aktuálních jednotkách, pokud nezadáte kvalifikační příponu.

Základna vytvořená ve vzdálenosti odsazení
