Lze najít vrchol směrového polygonu mezi obloukem a přímkou, který je určen bodem, azimutem a odsazením.
Poznámka: Popisy parametrů naleznete na kartě Rychlý průvodce.
Vypočítat průsečík oblouku a přímky určené azimutem v příkazovém okně modulu Zaměření
- V Prostoru nástrojů na kartě Zaměření klikněte pravým tlačítkem na síť určenou k úpravám a klikněte na příkazové okno modulu Zaměření.
- Klikněte na nabídku Křižovatka
Oblouk/Azimut. - Zadejte číslo středového bodu oblouku.
- Zadejte poloměr oblouku.
- Zadejte identifikátor počátečního bodu přímky.
- Zadejte azimut přímky.
- Zadejte odsazení.
- Zadejte některou z následujících možností:
- N: Vybrat nejsevernější průsečík.
- S: Vybrat nejjižnější průsečík.
- E: Vybrat nejvýchodnější průsečík.
- W: Vybrat nejzápadnější průsečík.
- R: Vybrat nejbližší průsečík.
- F: Vybrat nejvzdálenější průsečík.
- 1: Vybrat průsečík 1.
- 2: Vybrat průsečík 2.
- A: Vybrat všechny průsečíky.
- P: Zvolit průsečík ukazovacím zařízením.
Výpočet průsečíku oblouku a přímky určené azimutem pomocí příkazového jazyka modulu Zaměření
- V Prostoru nástrojů na kartě Zaměření klikněte pravým tlačítkem na síť určenou k úpravám a klikněte na příkazové okno modulu Zaměření.
- Na řádku Příkaz zadejte:
ARCAZ [bod] [poloměr] [bod 1] [azimut][odsazení]
Příklad příkazového řádku
NE 1 100 100
NE 2 200 200
ARCAZ 2 200 1 50 50
! INTERSECTION # 1 NORTH:274,411634 EAST:385,641883
! INTERSECTION # 2 NORTH:30,099879 EAST:94,482471

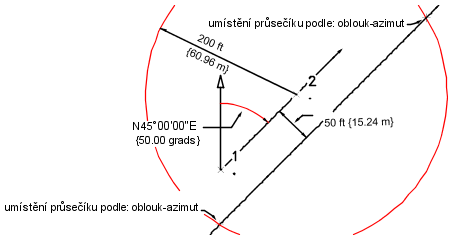

Průsečíky se nacházejí mezi obloukem o poloměru 200 se středem v bodu 2 a azimutem 50,0000 nakresleným od bodu 1 se vzdáleností odsazení 50 stop vpravo.
Průsečík oblouku a linie určený azimutem
