Vytvoření měření podle úhlu a vzdálenosti

Pro rychlé vytvoření bodu pomocí úhlu a vzdálenosti použijte příkaz úhel vzdálenost (AD).

Vytvořte bod s využitím úhlu buď od zadané referenční přímky, nebo dříve určeného bodu záměry vzad. Pro umístění bodu lze použít i svislý úhel či svislou vzdálenost.

Poznámka: Popisy parametrů naleznete na kartě Rychlý průvodce.

Vytvoření měření s využitím úhlu a vzdálenosti pomocí příkazového jazyka

1. V Prostoru nástrojů na kartě Survey klepněte pravým tlačítkem na síť, do které chcete přidat body a klepněte na příkazové okno aplikace Survey.
2. Na řádku Příkaz zadejte:

   AD (bod) [úhel] [vzdálenost] (popis)

Vytvoření měření s využitím úhlu, vzdálenosti a svislého úhlu pomocí příkazového jazyka

1. V Prostoru nástrojů na kartě Survey klepněte pravým tlačítkem na síť, do které chcete přidat body a klepněte na příkazové okno aplikace Survey.
2. Na řádku Příkaz zadejte:

   AD VA (bod) [úhel] [vzdálenost] [svislý úhel] (popis)

Vytvoření měření s využitím úhlu, vzdálenosti a svislé vzdálenosti pomocí příkazového jazyka

1. V Prostoru nástrojů na kartě Survey klepněte pravým tlačítkem na síť, do které chcete přidat body a klepněte na příkazové okno aplikace Survey.
2. Na řádku Příkaz zadejte:

   AD VD (bod) [úhel] [vzdálenost] [svislá vzdálenost] (popis)

Příklady

V tomto příkladu se vytvoří bod 103, který se umístí ve směru vodorovného úhlu 80°20'40" vpravo, ve vzdálenosti 100 jednotek od bodu přístroje s popisem WELL. Protože nebyla zadána žádná metoda určení vertikálního rozdílu, má výška hodnotu <Null>.

AD 103 80,2040 100 WELL

V tomto příkladu se vytvoří bod 101, který se umístí ve směru vodorovného úhlu 100°20'45" vpravo od záměry vzad a s využitím svislého úhlu 91°15'15", ve vzdálenosti 100 jednotek od bodu přístroje s popisem IP.

AD VA 101 100,2045 100 91,1515 IP

V tomto příkladu se vytvoří bod 102, který se umístí ve směru vodorovného úhlu 90°30'30" vpravo od záměry vzad, s využitím svislé vzdálenosti -1,5 jednotky a ve vzdálenosti 200 jednotek od bodu přístroje s popisem EL.

AD VD 102 90,3030 200 -1,5 EL

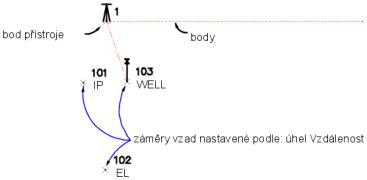

Body vytvořené příkazem úhlové vzdálenosti:

Bod 101 je umístěn ve směru vodorovného úhlu 100°20'45" vpravo od záměry vzad, s využitím svislého úhlu 91°15'15" a ve vzdálenosti 100 jednotek od bodu přístroje s popisem IP.

Bod 102 je umístěn ve směru vodorovného úhlu 90°30'30" vpravo od záměry vzad, s využitím svislé vzdálenosti -1,5 jednotky a ve vzdálenosti 200 jednotek od bodu přístroje s popisem EL.

Bod 103 je umístěn ve směru vodorovného úhlu 80°20'40" vpravo a ve vzdálenosti 100 jednotek od bodu přístroje s popisem WELL. Protože nebyla zadána žádná metoda určení vertikálního rozdílu, má výška hodnotu <Null>.
