Tvorba trasy z grafických entit

Vytvořte trasu z vybraných úseček, oblouků nebo křivek.

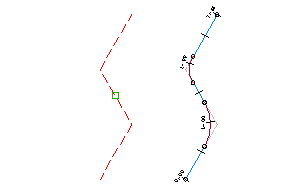

Tento příkaz převede řadu grafických entit na trasu a volitelně přidá oblouky mezi tečny.

1. Nakreslete do výkresu jednu nebo více úseček, oblouků nebo křivek.
2. Klikněte na kartu Výchozí panel Vytvořit projekt rozevírací seznam Trasa Vytvořit trasu z existující trasy Hledat.
3. Vyberte grafické entity.
   Poznámka: Na příkazovém řádku zadejte XREF pro výběr entit z výkresu externí reference. Další informace o výkresech externích referencí naleznete v nápovědě k aplikaci AutoCAD.
4. V Dialog Vytvořit trasu z objektůdialogu Vytvořit trasu – z křivky, zadejte jednoznačný název trasy.
5. Zadejte volitelný popis.
6. Zadejte počáteční hodnotu staničení.
7. Na kartě Obecné určete následující nastavení:
   • Staveniště

     Určete staveniště, ke kterému má být trasa přidružena, nebo potvrďte výchozí možnost <Žádné>. Další informace naleznete v části Staveniště.

   • Styl trasy
   • Hladina trasy
   • Sada popisků trasy
8. Na kartě Kritéria návrhu určete Počáteční návrhovou rychlost, která se použije pro počáteční staničení trasy.

   Tato návrhová rychlost se použije pro celou trasu. Po vytvoření trasy lze v jiných staničeních použít další návrhové rychlosti. Další informace naleznete v části Změna návrhové rychlosti a vlastností kritérií návrhu trasy.

   Poznámka: Jestliže pro trasu nechcete použít kritéria návrhu, pokračujte krokem 8.
9. Pro přiřazení projektových standardů k trase zaškrtněte políčko u položky Použít návrh podle normy.

   Na kartě Kritéria návrhu zadejte následující nastavení:

   • Použít soubor kritérií návrhu

     Toto políčko zaškrtněte, chcete-li k trase přiřadit soubor kritérií návrhu. Zaškrtnutím políčka se zpřístupní výchozí umístění souboru kritérií návrhu a vlastnosti Výchozí kritéria.

     Poznámka: První soubor návrhů dle normy nalezený v adresáři C:\ProgramData\Autodesk\C3D <verze>\csy\Data\Corridor Design Standards\<jednotky> je použit jako výchozí při použití funkce návrhu podle normy.
   • Použít sadu kontrol návrhu

     Toto políčko zaškrtněte, chcete-li k trase přiřadit sadu kontrol návrhu. Zaškrtnutím políčka se zpřístupní seznam sad kontrol návrhu. V seznamu vyberte kontrolu návrhu.

10. Klepněte na tlačítko OK.
