Přidejte pevný výškový oblouk zadáním tří průchozích bodů.

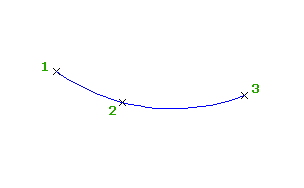

Obrázek ukazuje pevný oblouk procházející od počátečního bodu 1 přes stanovené body 2 a 3.
Zadejte dva průchozí body a hodnotu K, nebo minimální poloměr.

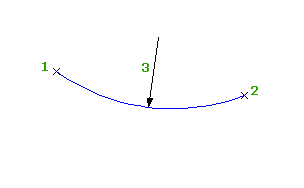

Obrázek ukazuje pevný oblouk definovaný počátečním bodem (1), koncovým bodem (2) a minimálním poloměrem (3):
Pevný výškový oblouk se přidává zadáním entity připojení a průchozího bodu. .

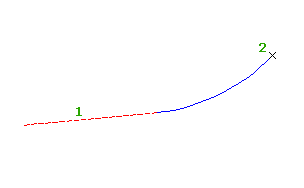

Obrázek ukazuje pevný oblouk od připojené entity (1) a průchozího bodu(2):
Počáteční bod oblouku představuje nejbližší koncový bod entity. Spád počátečního bodu je počáteční spád oblouku.
Přidá pevný výškový oblouk zadáním dvou průchozích bodů a spádu v počátečním bodě.

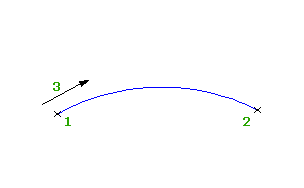

Obrázek ukazuje pevný oblouk od počátečního bodu (1) ke koncovému bodu (2) a spádu v počátečním bodu (3):
Přidá pevný výškový oblouk zadáním dvou průchozích bodů a spádu v koncovém bodě.

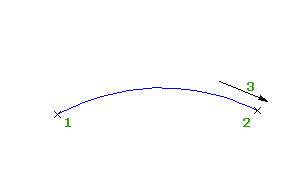

Obrázek ukazuje pevný oblouk od počátečního bodu (1) ke koncovému bodu (2) a spádu v konečném bodu (3):
Přidejte do profilu pevnou entitu oblouku sestávající ze dvou bodů podle optimálního proložení. Optimálně proloženou entitu lze definovat pomocí řady bodů aplikace AutoCAD Civil 3D, existujících entit nebo míst kliknutí na obrazovce.

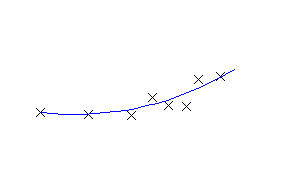

Obrázek znázorňuje pevný vertikální oblouk, vytvořený optimálním proložením. Písmenem X jsou označeny datové body, které byly použity k vytvoření entity.
Když zvýrazníte řádek v pohledu Regresní data, odpovídající bod regrese v okně výkresu se zvýrazní červeně.
