Vytvoření měření pomocí směrníku a vzdálenosti

Pro vytvoření nového měření ve vztahu k obsazenému bodu pomocí směrníku a vzdálenosti použijte příkaz směrník a vzdálenost (BD).

Poznámka: Popisy parametrů naleznete na kartě Rychlý průvodce.

Vytvoření měření s využitím směrníku a vzdálenosti pomocí příkazového jazyka

1. V Prostoru nástrojů na kartě Survey klepněte pravým tlačítkem na síť, do které chcete přidat body a klepněte na příkazové okno aplikace Survey.
2. Na řádku Příkaz zadejte:

   BD (bod) [směrník] [kvadrant] [vzdálenost] (popis)

Vytvoření měření s využitím směrníku, vzdálenosti a svislého úhlu pomocí příkazového jazyka

1. V Prostoru nástrojů na kartě Survey klepněte pravým tlačítkem na síť, do které chcete přidat body a klepněte na příkazové okno aplikace Survey.
2. Na řádku Příkaz zadejte:

   BD VA (bod) [směrník] [kvadrant] [vzdálenost] [svislý úhel] (popis)

Vytvoření měření s využitím směrníku, vzdálenosti, svislé vzdálenosti pomocí příkazového jazyka

1. V Prostoru nástrojů na kartě Survey klepněte pravým tlačítkem na síť, do které chcete přidat body a klepněte na příkazové okno aplikace Survey.
2. Na řádku Příkaz zadejte:

   BD VD (bod) [směrník] [kvadrant] [vzdálenost] [svislá vzdálenost] (popis)

Příklady

Následující příklad znázorňuje použití příkazu BD, když jsou jednotky nastaveny na stopy:

NE 1 100 100

STN 1

BD 2 45 1 100 PT

! BEARING: N 45-00-00 E DISTANCE: 100,0000

! POINT 2 NORTH: 170,7107 EAST: 170,7107

! ELEV: <Null>

Tím se vytvoří bod 2 podle zadaného směrníku a vzdálenosti.

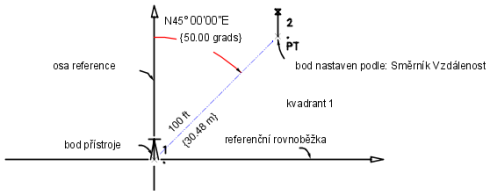

Bod vytvořen pomocí příkazu BD:

Bod 2 je umístěn ve směru směrníku 45°0'0" (50 gradů) v Kvadrantu 1 (SV), ve vzdálenosti 100 stop od bodu přístroje s popisem PT.
