Styly řídí charakteristiky zobrazení a projektu objektů výkresu.
Pro efektivní řízení vzhledu objektů můžete použít styly. Když vytváříte nový objekt, můžete pro jeho zobrazení použít předdefinovaný styl. Později můžete použít jiný styl. Můžete také vytvořit nové styly tak, aby odpovídaly potřebám různých uživatelů a různých stádií projektu. Změníte-li definici stylu, použijí se změny automaticky u všech objektů používajících daný styl.
Styly objektů v aplikaci AutoCAD Civil 3D obsahují obecné atributy jako například barvu objektu, viditelnost komponent, typy čar a vzory výplní.
Podobně pracují styly popisků s formátem textu, obsahem dat, umístěním a grafickými prvky jako například odkazovými čárami a ohraničujícími tělesy.
V rámci procesu projektu by měly být styly objektů a popisků vytvářeny s konkrétními záměry, jako třeba reprezentování objektů v různých stádiích schvalování anebo zobrazení těch správných informací pro různé typy uživatelů. Před vytvořením stylů objektu si vyzkoušejte používání stylů úprav různých objektů za účelem seznámení se s dostupným ovládáním.
Styly u každého typu objektu se spravují na kartě Prostor nástrojůNastavení . Knihovna Obecné obsahuje styly, které může používat více než jeden typ objektů (nazývá se Víceúčelové styly) a také je mohou používat sdílené styly popisků. Všechny objekty aplikace AutoCAD Civil 3D mají Základní styl, který lze použít tak, jak je, nebo jako základ k vytvoření nových stylů. Chcete-li uživatelsky upravit některé atributy stylu, můžete vytvořit nový styl nebo provést změny v existujícím stylu a uložit jej pod novým jménem. Skupiny stylů mohou být shromážděny a uloženy jako šablona výkresu v souboru (.dwt). Všechny výkresy vytvořené z určitého .dwt budou sdílet stejné styly. Ovládání vytváření stylů je v nejvyšší možné míře u všech objektů standardizováno, aby se tento postup zjednodušil.
Pro objekty můžete přidávat popisky pomocí karty Poznámky, kde je umožněn přístup do dialogu Přidat popisky a do nabídek popisků pro jednotlivé funkce.
Můžete vytvořit sady stylů popisků tras, profilů a příčných řezů, abyste mohli snadno spravovat více popisků. Po definování lze sadu použít u objektu nebo ji odebrat z objektu jednoduchou operací.

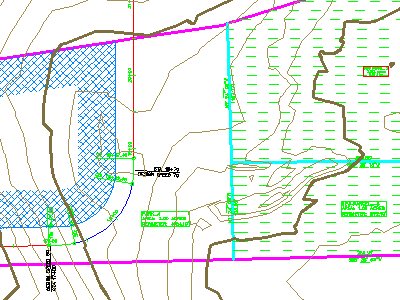

Styly objektů povrchů, parcel a tras, které zobrazují stylizaci

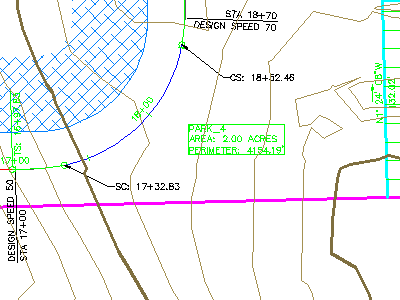

Styly popisků včetně dvou popisků tras ve stavu přetažených
Styly popisků
Styly popisků slouží k ovládání a správě zobrazení popisků a výrazů pro třídu objektů.
Popisky jsou přidruženy k mnoha objektům a jejich obsah se aktualizuje při každé změně samotného objektu. Popisky jsou řízeny také styly. Styly popisků lze změnit stejným způsobem jako styly objektů: klepněte pravým tlačítkem myši na název stylu na kartě Nastavení prostoru nástrojů a potom klepněte na příkaz Upravit.
Popisky ploch parcel vypadají ve výkresu stejně jako v náhledu Tvůrce stylu popisku.
Sady popisků je možné vytvářet a ukládat u tras, profilů a řezů, což umožňuje aplikovat více typů popisků v jediné operaci. Sada popisků trasy může například obsahovat popisky hlavních staničení, vedlejších staničení a bodů geometrie.
Popisky mohou obsahovat text, bloky, čáry, značky a čáry odkazu. V dialogu Tvůrce stylu popisku můžete vytvářet popisky a zobrazovat jejich náhled, jak je znázorněno na následujícím obrázku:
Náhled přizpůsobeného stylu popisku pro plochu parcely
Obecné styly popisků se používají pro čáry, oblouky, návrhové linie a koridory. Tato knihovna také obsahuje styly popisků pro Poznámky, které nejsou specifické pro objekt.
Další informace o správě stylů popisků naleznete v části Styly popisků.
Styly tabulky
Styly tabulky slouží k ovládání a správě zobrazení pro tabulky asociované s třídou objektů.
Aplikace AutoCAD Civil 3D poskytuje automatizované datové tabulky bodů, povrchů, parcel, tras a výpočtů kubatur. Jak je znázorněno na následující ilustraci, tyto tabulky poskytují stručné zobrazení dat objektu jakožto alternativu k použití popisků objektu. Styly tabulky řídí vlastnosti dat a zobrazovaných komponent tabulky.
Příklad datových tabulek parcel
Mezi vlastnosti dat patří formát dat, pořadí sloupců, styl textu a zda se nadpis tabulky a záhlaví sloupců opakují při rozdělení tabulky. Komponenty zobrazení zahrnují ohraničení, oddělovače, výplně a text. Můžete nastavit viditelnost, barvu, typ čáry a měřítko jednotlivých komponent.
