Vytvoření měření podle úhlu a vzdálenosti odklonění

Příkazem vzdálenost odklonění (DD) rychle vytvořte bod s využitím úhlu odklonění a vzdálenosti od určené přímky.

Úhel odklonění odkazuje na směr úhlu, stanovený od protažení předchozího kurzu. Pro umístění bodu lze navíc použít i svislý úhel či svislou vzdálenost.

Poznámka: Popisy parametrů naleznete na kartě Rychlý průvodce.

Tvorba s využitím úhlu odklonění a vzdálenosti pomocí příkazového jazyka

1. V Prostoru nástrojů na kartě Survey klepněte pravým tlačítkem na síť, do které chcete přidat body a klepněte na příkazové okno aplikace Survey.
2. Na řádku Příkaz zadejte:

   DD (bod) [úhel] [vzdálenost] (popis)

Vytvoření měření s využitím úhlu odklonění, vzdálenosti a svislého úhlu pomocí příkazového jazyka

1. V Prostoru nástrojů na kartě Survey klepněte pravým tlačítkem na síť, do které chcete přidat body a klepněte na příkazové okno aplikace Survey.
2. Na řádku Příkaz zadejte:

   DD VA (bod) [úhel] [vzdálenost] [svislý úhel] (popis)

Vytvoření měření s využitím úhlu odklonění, vzdálenosti a svislé vzdálenosti pomocí příkazového jazyka

1. V Prostoru nástrojů na kartě Survey klepněte pravým tlačítkem na síť, do které chcete přidat body a klepněte na příkazové okno aplikace Survey.
2. Na řádku Příkaz zadejte:

   DD VD (bod) [úhel] [vzdálenost] [svislá vzdálenost] (popis)

Příklady

Následující příklad ukazuje použití příkazu vzdálenosti odklonění.

NE 1 100 100

STN 1

AZ 1 2 100

BS 2

DD 3 85,2657 60,960

! AZIMUTH: 385,2657 DISTANCE: 60,9600

! POINT 3 NORTH: 159,3345 EAST: 86,0167

! ELEV: <Null>

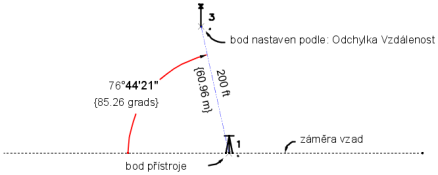

Body vytvořené příkazem DD:

Bod 3 je umístěn ve směru odchýleného úhlu 85,2657 vpravo od protažení čáry záměry vzad ve vzdálenosti 200. Úhly a vzdálenosti se uvádějí v aktuálních jednotkách, pokud nezadáte kvalifikační příponu.
