Větve křižovatky pro kruhové objezdy

Než bude možné vytvořit kruhový objezd, musíte vytvořit alespoň jednu trasu představující větev křižovatky.

Toto je trasa, ke které bude přístupová komunikace dynamicky připojena. Jestliže tuto základní přístupovou trasu změníte nebo přemístíte, vjezd do kruhového objezdu se průběžně aktualizuje.

Dialog Vytvořit kruhový objezd – větve křižovatky poskytuje parametry, které vám umožní definovat geometrii větve křižovatky. Vytvoří tři trasy definující větev křižovatky. V následující tabulce je uveden seznam výchozích názvů použitých k pojmenování tras větví křižovatky. Předponu „Vjezd“ (Approach) je možné zaměnit za výraz lépe odpovídající projektovým požadavkům. Příponu „_VZ_HRANA_LEVÁ“ však v průběhu vytváření změnit nelze.

Trasa větve křižovatky	Název trasy
trasa, která definuje střed větve křižovatky	Vjezd_VZ
trasa, která definuje levou hranu větve křižovatky	Vjezd_VZ_HRANA_LEVÁ
trasa, která definuje pravou hranu větve křižovatky	Vjezd_VZ_HRANA_PRAVÁ

Poznámka: Ve výše uvedeném příkladu označuje „VZ“ v názvu trasy, že jde o trasu východozápadní. Tato dvoupísmenná konvence o názvech vychází ze směru trasy, nikoli ze směru větve křižovatky kruhového objezdu. Označení SZ je například použito pro trasu vedoucí od severu na západ atd.

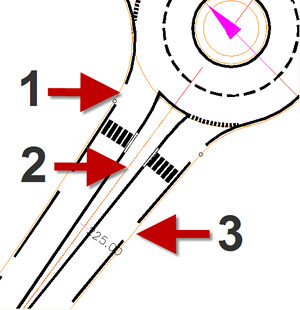

Tyto trasy větví křižovatky (1 = Vjezd_VZ_HRANA_LEVÁ, 2 = Vjezd_VZ a 3 = Vjezd_VZ_HRANA_PRAVÁ) jsou ukázány na následujícím obrázku.

Ostrůvek, pomocný trojúhelník a vodorovné značení na větvi křižovatky jsou konstruovány křivkami.
