Můžete určit odsazení, vzdálenost a vrchol směrového polygonu, kde se vytvoří pravoúhlý průmět na nekonečnou přímku (definovanou dvojicí bodů). Po nalezení lze průsečík uložit zadáním nového identifikátoru bodu.
Vytvořit kvadratické odsazení v příkazovém okně aplikace Survey
- V Prostoru nástrojů na kartě Survey klepněte pravým tlačítkem na síť určenou k úpravám a klepněte na příkazové okno aplikace Survey.
- Klikněte na nabídku Křižovatky
Kvadratické odsazení. - Zadejte identifikátor počátečního bodu linie.
- Zadejte identifikátor druhého bodu pro definování linie.
- Zadejte identifikátor odsazení bodu od linie.
V aplikaci AutoCAD Civil 3D se určuje vzdálenost odsazení bodu (zadán v kroku 5) od přímky, která je definována první dvojicí bodů. Tím je určena jedna známá stranová vzdálenost a dva známé stranové směry. S využitím této informace provede aplikace AutoCAD Civil 3D výpočet rohů čtverce a vytvoří roh kvadratického odsazení od přímky (určené v krocích 3 a 4) ve stejné vzdálenosti, jaká je definována bodem, který byl zadán v kroku 5.
Vytvořit kvadratické odsazení pomocí příkazového jazyka aplikace Survey
- V Prostoru nástrojů na kartě Survey klepněte pravým tlačítkem na síť určenou k úpravám a klepněte na příkazové okno aplikace Survey.
- Na řádku Příkaz zadejte:
SQ [reference 1] [reference 2] [reference]
Příklady příkazového řádku
Následující příklad ukazuje platné zadání s použitím příkazu Kvadratické odsazení:
SQ 302 303 501

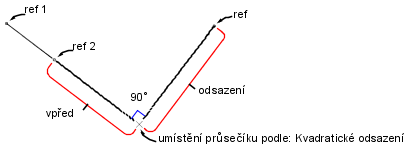

V tomto příkladu se nalezne bod, který vytváří pravý úhel mezi spojnicemi bodů 302 a 303 a 501.
SQ 13 14 501
V tomto příkladu se nalezne bod, který vytváří pravý úhel mezi spojnicemi bodů 13 a 14 a 501.
Příkaz Kvadratické odsazení uvádí dopřednou vzdálenost a vzdálenost odsazení k vrcholu směrového polygonu.
