Vytvoření vrcholu polygonu pomocí odchylky a vzdálenosti

Vytvořte vrchol polygonu pomocí úhlu odchylky a vzdálenosti. Úhel odchylky se měří od aktuálního azimutu ve směru otáčení hodinových ručiček. Aby bylo možné použít tento příkaz, musí polygon obsahovat nejméně dva vrcholy.

Vytvoření vrcholu polygonu pomocí úhlu odchylky a vzdálenosti

1. V Prostoru nástrojů klikněte na kartě Survey pravým tlačítkem na pojmenovanou síť Příkazové okno Survey.
2. Na příkazovém řádku zadejte:

   FIGURE DEFL-DIST [úhel] [vzdálenost]

Příklad příkazového řádku

NE 20 1200 1200

NE 21 1400 1300

BEGIN KAMEN_ST

PT 20

PT 21

FIG DD -33,3333 91,440

RT -91,440

FIG ZD (AZ 21 20) 60,960

CLOSE

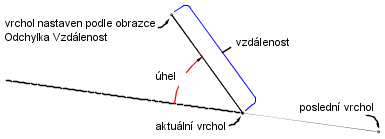

Dále je uveden příklad příkazu polygonu Odchylka Vzdálenost:
