Vytvořte měření ze staničení polygonového pořadu s využitím vodorovného úhlu měřeného u Plochy1 nebo Plochy2 přístroje.
Poté lze vložit měření pomocí příkazů Plocha1 (přímo) a Plocha2. Tyto příkazy používají záměru (je-li nastavena) a automaticky vypočítají průměr zaměřování po vložení měření.
Hodnoty úhlů Plochy1/Plochy2 lze shromáždit v libovolném pořadí. Pokud jsou zaznamenána měření plochy1 nebo plochy2, měla by být zaznamenána i odpovídající záměra vzad plochy1 nebo plochy2. V případě, kdy jsou měření záměrného bodu plochy1 nebo plochy2 zaznamenána bez záměry vzad plochy1 nebo plochy2, používá se ve výpočtu záměrného bodu orientace nastavení.
Aplikace AutoCAD Civil 3D používá všechna oboustranná měření k bodu (záměrný bod i záměru vzad) při výpočtu průměrné vodorovné a svislé vzdálenosti všech měření, pokud má vzdálenost nenulovou hodnotu pro výpočet průměrného vodorovného a svislého umístění bodu. Správný průměr všech měření plochy1/plochy2 a oboustranných měření se použije při provádění úpravy sítě nebo polygonového pořadu. Pro dosažení správných průměrných hodnot lze provést úpravu, ať už se jedná o uzavřený polygonový pořad, nebo ne.
Vytvoření měření s využitím úhlu plochy1 Nebo plochy2 Pomocí příkazového jazyka
- V Prostoru nástrojů na kartě Survey klepněte pravým tlačítkem na síť, do které chcete přidat body a klepněte na příkazové okno aplikace Survey.
- Na řádku Příkaz zadejte:
F1 (bod) [úhel] [vzdálenost] (popis)
nebo
F2 (bod) [úhel] [vzdálenost] (popis)
Vytvoření měření s využitím úhlu plochy1 nebo plochy2 a svislého úhlu pomocí příkazového jazyka
- V Prostoru nástrojů na kartě Survey klepněte pravým tlačítkem na síť, do které chcete přidat body a klepněte na příkazové okno aplikace Survey.
- Na řádku Příkaz zadejte:
F1 VA (bod) [úhel] [vzdálenost] [svislý úhel] (popis)
nebo
F2 VA (bod) [úhel] [vzdálenost] [svislý úhel] (popis)
Vytvoření měření s využitím úhlu plochy1 nebo plochy2 a svislého vzdálenosti pomocí příkazového jazyka
- V Prostoru nástrojů na kartě Survey klepněte pravým tlačítkem na síť, do které chcete přidat body a klepněte na příkazové okno aplikace Survey.
- Na řádku Příkaz zadejte:
F1VD (bod) [úhel] [vzdálenost] [svislá vzdálenost] (popis)
nebo
F2 VD (bod) [úhel] [vzdálenost] [svislá vzdálenost] (popis)
Příklad: Plocha1
NE 2 200 200
AZ 2 1 100
STN 2 1,585
BS 1
F1 VA 101 0 30,480 100 BS
! AZIMUTH: 101,6126 DISTANCE: 30,4800
! POINT 101 NORTH: 199,2280 EAST: 230,4702
! ELEV: <Null>
F1 VA 102 89,5370 15,304 101,2052 IP
! AZIMUTH: 191,1682 DISTANCE: 15,3013
! POINT 102 NORTH: 184,8457 EAST: 202,1159
! ELEV: <Null>

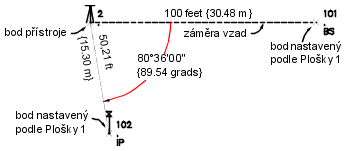

Body vytvořené příkazem Plochy1:
Bod 101 je umístěn ve směru vodorovného úhlu 0° vpravo od Plochy1, s využitím svislého úhlu 100 a ve vzdálenosti 30,480 od bodu přístroje s popisem BS.
Bod 102 je umístěn ve směru vodorovného úhlu 89,5370° vpravo od Plochy1, s využitím svislého úhlu 101,2052 a ve vzdálenosti 15,304 od bodu přístroje s popisem IP. Úhly a vzdálenosti se uvádějí v aktuálních jednotkách, pokud nezadáte kvalifikační příponu.
Příklad: Plocha2
NE 2 200 200
AZ 2 1 100
STN 2 1,585
F2 1 200
F2 VA 101 311,4954 15,30 301,0355 IP
! AZIMUTH: 213,1080 DISTANCE: 15,300
! POINT 101 NORTH: 198,2901 EAST: 199,6429
! ELEV: <Null>

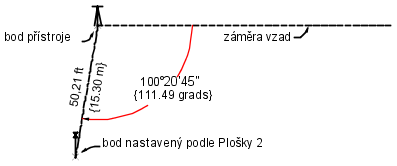

Body vytvořené příkazem Plochy2:
Bod 101 je umístěn ve vzdálenosti 15,30 od nastavení přístroje v měřeném úhlu vpravo od záměry vzad 311,4954. Skutečný úhel je 111,49, se svislým úhlem 301,03. Popis bodu je IP. Úhly a vzdálenosti se uvádějí v aktuálních jednotkách, pokud nezadáte kvalifikační příponu.
