Je možné provést výpočet průsečíku přímky a oblouku. Tato přímka je určena bodem, směrníkem a odsazením.
Poznámka: Popisy parametrů naleznete na kartě Rychlý průvodce.
Vypočítat průsečík oblouku a přímky směrníku v příkazovém okně modulu Zaměření
- V Prostoru nástrojů na kartě Zaměření klikněte pravým tlačítkem na síť určenou k úpravám a klikněte na příkazové okno modulu Zaměření.
- Klikněte na nabídku Křižovatky
Oblouk/Směrník. - Zadejte identifikátor středového bodu oblouku.
- Zadejte poloměr oblouku.
- Zadejte identifikátor počátečního bodu přímky.
- Zadejte směrník přímky.
- Zadejte kvadrant přímky.
- Zadejte odsazení.
- Zadejte některou z následujících možností:
- N: Vybrat nejsevernější průsečík.
- S: Vybrat nejjižnější průsečík.
- E: Vybrat nejvýchodnější průsečík.
- W: Vybrat nejzápadnější průsečík.
- R: Vybrat nejbližší řešení.
- F: Vybrat nejvzdálenější řešení.
- 1: Vybrat průsečík 1.
- 2: Vybrat průsečík 2.
- A: Vybrat všechny průsečíky.
- P: Zvolit průsečík ukazovacím zařízením
Vypočítat průsečík oblouku a přímky směrníku pomocí příkazového jazyka modulu Zaměření
- V Prostoru nástrojů na kartě Zaměření klikněte pravým tlačítkem na síť určenou k úpravám a klikněte na příkazové okno modulu Zaměření.
- Na řádku Příkaz zadejte:
ARCB [bod] [poloměr] [bod 1] [směrník] [kvadrant] [odsazení]
Příklad příkazového řádku
NE 1 100 100
NE 2 200 200
ARCB 2 200 1 50 1 -50
! INTERSECTION # 1 NORTH:372,285978 EAST:301,575300
! INTERSECTION # 2 NORTH:98,424700 EAST:27,714022

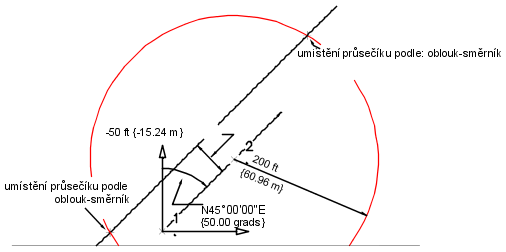

Průsečíky se nacházejí mezi obloukem o poloměru 200 se středem v bodu 2 a směrníkem 50,0000 nakresleným od bodu 1 se vzdáleností odsazení 50 stop vlevo.
