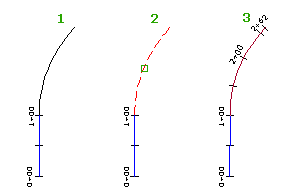

Vytvořte pevnou dvoubodovou úsečkovou nebo tříbodovou obloukovou entitu trasy z úsečky nebo oblouku aplikace AutoCAD.
Nová podentita se stane součástí vyřešené geometrie profilu, je-li splněna některá z těchto dvou podmínek:
- Před svým převodem se musí připojit k nepřipojenému koncovému bodu jiné vyřešené entity na trase.
- Po provedení převodu se může připojit k vyřešené geometrii trasy pomocí nástrojů pro návrh trasy.
Tento příkaz se hodí, pokud do existující trasy potřebujete přidat úsečku nebo oblouk aplikace AutoCAD.
- Vytvořte trasu nebo najděte existující trasu.
- Klikněte na trasu. Klikněte na
. - Na panelu Nástroje pro směrový návrh trasy klikněte na příkaz
Převést úsečku a oblouk aplikace AutoCAD. - Vyberte entitu aplikace AutoCAD.
- V případě potřeby obraťte směr podentity trasy.
Poznámka: Pokud je převedená podentita skryta za zdrojovou entitou aplikace AutoCAD, vyberte ji stisknutím kláves Shift+mezerník. Umístěte ukazatel myši nad entitu aplikace AutoCAD. Chcete-li zvýraznit podentitu trasy, stiskněte a podržte klávesu Shift a poté stiskněte mezerník. Kliknutím vyberte podentitu trasy, poté uvolněte klávesu Shift. Opětovným kliknutím na podentitu trasy ji vyberte a pokračujte s příkazem.
