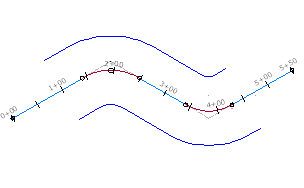

V rámci jedné operace vytvoříte vícenásobné odsazené trasy po obou stranách nadřazené trasy. Vzdálenosti odsazení se zadává pro levou i pravou stranu zvlášť.
Levá a pravá strana jsou dány na základě pozice směřující ke konci nadřazené trasy.
Odsazené trasy zachovávají svou vzdálenost odsazení v případě, že jsou nadřazené trasy upraveny. Jediným geometrickým atributem odsazených tras, který se upravuje přímo, je vzdálenost odsazení.
-
Klepněte na kartu
Hledat.
- V dialogu Vytvořit odsazené trasy vyberte následující atributy:
- Nadřazená trasa
- Šablona názvu
- Rozsah staničení pro odsazení
- Počet odsazení na každé straně
- Inkrementální vzdálenost odsazení na každé straně
- Projektová kritéria (volitelné): návrhová rychlost, sada kritérií
- Na kartě Obecné zadejte staveniště, styl trasy, hladinu a sadu popisků pro odsazené trasy.
- Jestliže chcete pro odsazené trasy použít návrh na základě kritérií, klepněte na kartu Projektová kritéria. Zadejte požadovanou návrhovou rychlost. Klepněte na položku Návrh podle normy a poté vyberte kritéria pro návrh.
