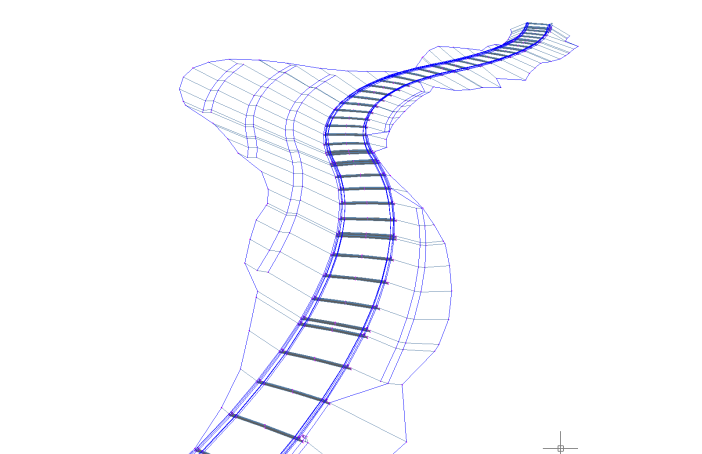

V aplikaci AutoCAD Civil 3D můžete modelováním koridorů vytvářet flexibilní a konfigurovatelné 3D modely koridorů, například silnice, dálnice nebo železnice.
Model koridoru využívá a je postaven na různých objektech a datech aplikace AutoCAD Civil 3D včetně podsestav, šablon typických řezů, tras, povrchů a profilů. Koridor spravuje data tím, že spojuje různé šablony typických řezů (použité pro různé rozsahy staničení) se základnami a příslušnými dokončenými profily sklonu.
Koridory jsou ve výkresech uchovávány jako objekty s názvem AeccCorridor. Objekty koridoru obsahují geometrii tělesa koridoru, podélné návrhové linie, vložené povrchy, podporu rendrování a podporu šrafování svahu.
Koridor může definovat a zobrazovat komponenty jako například:
- Spojovací body návrhových linií podél kódů bodů, které jsou definovány v podsestavách (slouží k vytvoření šablony typických řezů).
- Povrchy používající kódy spojnic a návrhových linií.
Objekt koridoru se vytváří umísťováním 2D řezů (šablon typických řezů) v pravidelných intervalech podél základny (trasy) a vytvořením odpovídajících sklonů, které v jednotlivých přírůstcích dosahují k modelu povrchu.

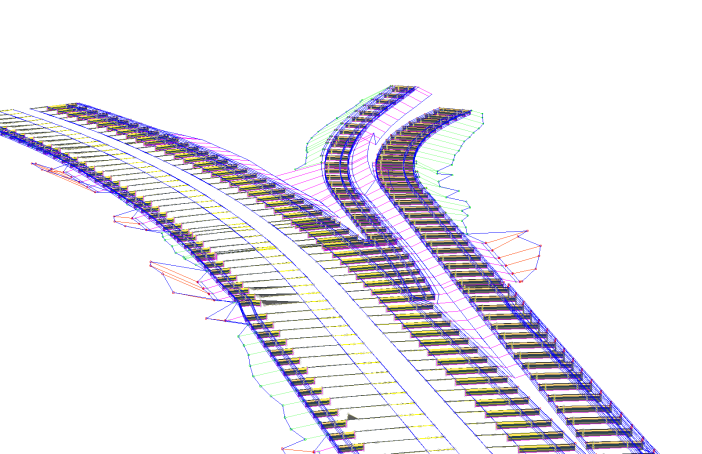

Můžete také vytvořit koridory s více základnami, které umožňují vytvořit více komplexních návrhů, jako jsou křižovatky.
Koridory se vytvářejí z existujících objektů a na základě existujících objektů aplikace AutoCAD Civil 3D, mezi které patří:
- Trasy (vodorovné). Použité koridorem jako osa trasy.
- Profily (svislé trasy). Slouží k definování výšky povrchu podél vodorovné trasy.
- Povrchy. Používá se k odvození tras a profilů a pro modelování koridoru.
- Podsestavy. Základní součást modelu koridoru. Podsestavy definují geometrii příčného řezu koridoru (šablonu typických řezů). Například typická silnice se může skládat ze zpevněných jízdních pruhů (na obou stranách osy trasy), zpevněné krajnice, rigolu a obrubníku a zemního tělesa na okraji vozovky. Tyto součásti se definují nezávisle jako podsestavy. Můžete seskládat libovolné typy podsestav a vytvořit tak šablonu typických řezů, která se dále použije u staničení v rámci určitého rozsahu trasy.
- Šablony typických řezů. Představují typický příčný řez koridoru. Šablony typických řezů obsahují jednu nebo více vzájemně propojených podsestav.
Z koridoru můžete po jeho vytvoření extrahovat data, včetně dat povrchů, návrhových linií (jako jsou křivky, trasy, profily a návrhové linie zemního tělesa) a kubatury (výpočty kubatur).
Koridory mají své vlastní styly a také dědí styly ze svých komponent.
Správa a úpravy koridorů
Koridor je definován nejméně jednou základnou (trasa) a šablonou typických řezů, která je použita u řady staničení na této základně. V mnoha případech budou mít koridory v různých staničeních různé šablony typických řezů podle stávajícího terénu a dalších posouzení návrhu. Může být také nutné vytvořit model koridoru, který je řízen více základnami, například takový, který obsahuje objekty křižovatky. K přidání a úpravě tohoto typu složitosti můžete použít kartuParametry v dialogu Vlastnosti koridoru, kde lze upravit přidružené trasy, profily a šablony typických řezů, měnit četnost a rozsah šablon typických řezů a aktualizovat cílové objekty.
Dialog Vlastnosti koridoru můžete použít k zobrazení nebo úpravě následujících položek:
- administrativní údaje koridoru, jako je popis názvu a styl objektu,
- parametry jako jsou základny, frekvence a cílové objekty,
- sady kódů
- návrhové linie koridoru, povrchy, hranice a šrafování svahů
Mnoho příkazů pro úpravy koridoru je rovněž k dispozici na kartě pásu Koridor.
Chcete-li zobrazit kartu Koridor na pásu karet, proveďte některou z následujících akcí:
- V okně výkresu vyberte kliknutím požadovaný koridor.
- Na pásu karet klikněte na kartu Upravit
panel Projekt Koridor. - V Prostoru nástrojů na kartě Prospektor klikněte pravým tlačítkem na koridor a klikněte na možnost Vybrat.
