Vytvoření 3D reprezentace

Toto téma popisuje dvě různé metody vytvoření 3D reprezentace z komponenty 2D bloku. Oba postupy se provádějí pomocí dialogu 3D reprezentace. Jakmile je 3D model úspěšně asociován s blokem, lze jej importovat a nastavit jeho správnou orientaci.

K umístění správně orientované 3D komponenty na podlahu výrobní linky je nutné také definovat povrch základny.

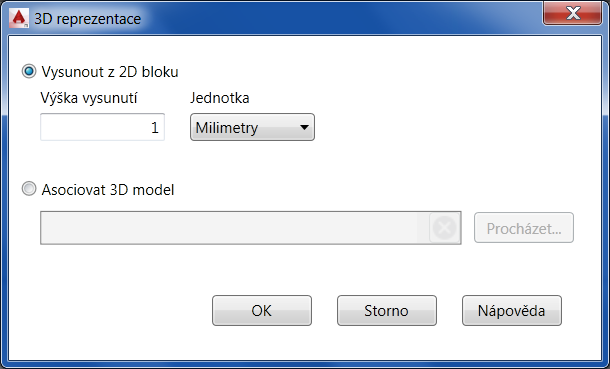

1. Na kartě Generátor komponent na panelu Autor kliknutím na položku 3D reprezentace otevřete dialog 3D reprezentace.

Vysunout z 2D bloku

Tato možnost je výchozí. Při použití této metody zadáte do textového pole Výška vysunutí hodnotu vysunutí a v rozevírací nabídce Jednotky vyberete požadovaný typ měrných jednotek. Mějte na paměti, že zadaná hodnota vysunutí se použije pro celý blok.

Asociovat 3D model

1. Tato možnost umožňuje vybrat k reprezentaci komponenty bloku externí 3D model. Kliknutím na tlačítko Procházet přejděte do dialogu Vybrat 3D model a vyberte model, který chcete asociovat. Podporovány jsou následující formáty souborů aplikací CAD:
   • soubory STEP (.step, .stp),
   • soubory IGES (.igs, .iges),
   • soubory aplikace NX (.prt),
   • soubory aplikace SolidWorks (.prt, .sldprt, .asm, .sldasm),
   • soubory aplikace Pro/ENGINEER (.prt, .asm, .g, .neu),
   • soubory aplikace CATIA V5 (*.CATPart; *.CATProduct),
   • soubory JT (*.jt),
   • 3D soubory DWG (.dwg).
2. Když vyberete model, zobrazí se ve sloupci 3D Asociace v dialogu Prohlížeč bloků zelená značka zaškrtnutí, která potvrzuje úspěšné provedení asociace.

Ověření a orientace 3D reprezentace

Když je 3D model přiřazen k 2D bloku, můžete jej importovat do rozvržení, nastavit jeho správnou orientaci a určit povrch základny.

1. Na kartě Generátor komponent na panelu Definovat orientaci klikněte na položku Ověřit 3D model .

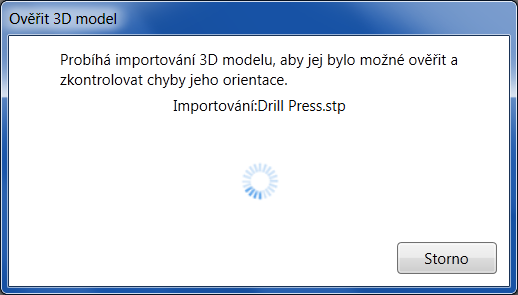

2. Otevře se dialog Ověřit 3D model, 3D model se importuje do vašeho rozvržení a zobrazí se následující zpráva.




3. 3D model se umístí nad 2D blok v grafickém okně. Na následujícím obrázku si všimněte, že orientace modelu neodpovídá orientaci bloku.




4. Na panelu nástrojů pásu karet se aktivuje karta Definovat orientaci a zobrazí se na ní příkazy Posunout a Otočit, jejichž pomocí lze orientaci modelu sjednotit s orientací bloku.




   Tip: Orientaci modelu a bloku můžete přesněji sjednotit pomocí uchopení.
5. Na následujícím obrázku je model správně orientován podle bloku:




6. Když je model správně orientován, je nutné definovat jeho povrch základny. Povrch základny orientuje komponentu tak, aby byla umístěna na podlaze.
7. Klikněte na příkaz Povrch základny na kartě Definovat orientaci a pomocí nástroje ViewCube otočte pohled tak, abyste získali snadný přístup k požadovanému povrchu základny.
8. Na následujícím obrázku je pohled otočen a je vybrán povrch základny.




9. V případě potřeby můžete před publikováním provést další úpravy 2D bloku. Na kartě Generátor komponent na panelu Blok kliknutím na příkaz Upravit blok otevřete paletu pro vytváření bloků aplikace AutoCAD.
10. Po dokončení výše uvedených kroků lze komponentu publikovat.
