Povolení a zakázání různých typů uchopení – reference

Umístění komponent do rozvržení výrobní linky lze usnadnit povolením nebo zakázáním typů uchopení.

Přístup:

Pás karet: karta Výrobní linka panel Možnosti Typy uchopení

Přichytit k podlaze	Toto políčko zaškrtněte, chcete-li povolit přichycení k podlaze rozvržení. Tato možnost je ve výchozím nastavení zapnuta. Tip: Stisknutím klávesy F8 dočasně zakážete nastavení Přichytit k podlaze během přetahování komponenty.
Přichytit k rastru	Toto políčko zaškrtněte, chcete-li povolit přichycení k čárám rastru na podlaze rozvržení. Hodnota Tolerance uchopení rastru v dialogu Možnosti výrobní linky definuje vzdálenost ukazatele myši od bodu rastru, při které dojde k uchopení. Ve výchozím nastavení je tato hodnota nastavena na 25 pixelů.
Přichytit k náčrtu	Toto políčko zaškrtněte, chcete-li povolit přichycení k načrtnuté entitě, která byla umístěna na podlahu. Při přichycování k načrtnutým entitám jsou rozpoznány koncové body, poloviny a všechny ostatní body podél načrtnutých entit, což usnadňuje umístění komponent v rozvržení. Nastavení Tolerance uchopení geometrie aplikace Inventor v dialogu Možnosti výrobní linky definuje vzdálenost ukazatele myši od bodu na načrtnuté entitě, při které bude povoleno uchopení. Ve výchozím nastavení je tato hodnota nastavena na 5 pixelů.

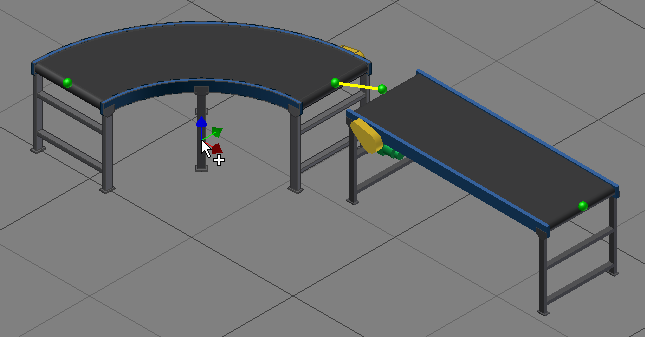

Přichytit ke konektoru	Toto políčko zaškrtněte, chcete-li povolit přichycení k bodům konektorů na komponentách. Tato možnost je ve výchozím nastavení zapnuta. Hodnota Tolerance uchopení konektoru v dialogu Možnosti výrobní linky definuje vzdálenost ukazatele myši od bodu konektoru, při které bude povoleno uchopení. Ve výchozím nastavení je Tolerance uchopení konektoru nastavena na hodnotu 25 pixelů. Tolerance náhledu uchopení konektoru určuje délku pružného pásu.

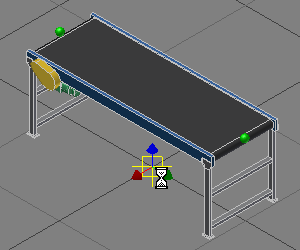

Přichytit k povrchu	Toto políčko zaškrtněte, chcete-li povolit přichycení k povrchu komponenty, která již je umístěna v rozvržení výrobní linky. Tato možnost je ve výchozím nastavení zapnutá. Nastavení Tolerance uchopení geometrie aplikace Inventor v dialogu Možnosti výrobní linky definuje vzdálenost ukazatele myši od bodu na povrchu komponenty, při které bude povoleno uchopení. Ve výchozím nastavení je tato hodnota nastavena na 5 pixelů.

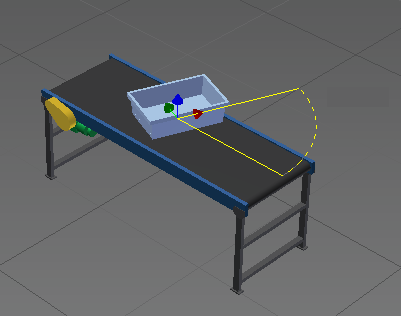

Přichytit k vrcholu nebo hraně	Toto políčko zaškrtněte, chcete-li povolit přichycení komponenty k vrcholu nebo hraně jiné komponenty v rozvržení výrobní linky. Tato možnost je ve výchozím nastavení zapnutá. Nastavení Tolerance uchopení geometrie aplikace Inventor v dialogu Možnosti výrobní linky definuje vzdálenost ukazatele myši od vrcholu nebo hrany komponenty, při které bude povoleno uchopení. Ve výchozím nastavení je tato hodnota nastavena na 5 pixelů.
Přichytit k překrytí DWG	Toto políčko zaškrtněte, chcete-li povolit přichycení k 2D objektům výkresu v překrytí DWG. Vybrat lze koncové body, poloviny a libovolné body podél entity. Nastavení Tolerance uchopení geometrie aplikace Inventor v dialogu Možnosti výrobní linky definuje vzdálenost ukazatele myši od bodu objektu 2D výkresu, při které bude povoleno uchopení. Ve výchozím nastavení je tato hodnota nastavena na 5 pixelů.

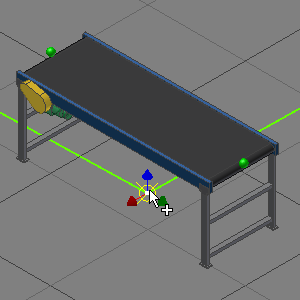

Přichytit k pomocné čáře	Toto políčko zaškrtněte, chcete-li povolit přichycení k virtuálním průsečíkům bodů nebo vrcholů. Použitím pomocných čar spolu s příkazem Přemístit lze docílit přesnějšího umístění komponent. Tato možnost je ve výchozím nastavení zapnuta. Nastavení Tolerance uchopení pomocné čáry v dialogu Možnosti výrobní linky definuje vzdálenost ukazatele myši od bodu na pomocné čáře, při které bude povoleno uchopení. Výchozí nastavení této hodnoty je 25 pixelů.
Přichytit k mračnu bodů	Toto políčko zaškrtněte, chcete-li povolit přichycení k vybranému bodu v mračnu bodů. Potom můžete příkazem Přemístit přesněji umístit komponentu vzhledem k mračnu bodů. Tato možnost je ve výchozím nastavení zapnutá. Nastavení Tolerance uchopení geometrie aplikace Inventor v dialogu Možnosti výrobní linky definuje vzdálenost ukazatele myši od bodu v mračnu, při které bude povoleno uchopení. Ve výchozím nastavení je tato hodnota nastavena na 5 pixelů.
