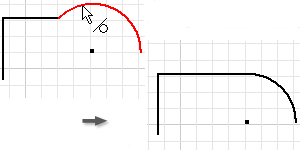

- 2D vazby
- Omezují změny a definují tvar náčrtu.
- Asociativita z 3D na 2D
- Aktualizace jsou automatické mezi 3D modelem a asociovaným 2D výkresem. Když změníte 3D model, výkres se automaticky aktualizuje.
- Asociativita z 3D na 2D
- Aktualizace jsou automatické mezi 2D výkresem a asociovaným 3D modelem. Když změníte kóty modelu na výkrese, 3D model se automaticky aktualizuje.
- parametry a jednotky
-
Parametry definují velikost a tvar konstrukčních prvků.
- použité a nepoužité náčrty
- Zpracované náčrty jsou 2D náčrty nebo profily použité k vytvoření součásti nebo konstrukčního prvku součásti. Zpracované náčrty jsou opakovaně použitelné. Nezpracované uzavřené náčrty se používají k vytvoření součásti nebo konstrukčního prvku součásti.
- referenční geometrie
- Promítá hrany modelu, vrcholy nebo prvky na aktivní náčrtovou rovinu. Referenční geometrie je asociována s předchozí vytvořenou geometrii.
- vysunutí
- Přidání objemu kolmého na 2D náčrt.
- otočení
- Vytvoření soustředného vysunutí kolem osy nebo přímé čáry náčrtu.
- šablonování
- Vytvoření vysunutí, které se moduluje v tvaru od jednoho náčrtu profilu k dalšímu.
- skořepina
- Vytvoření dutiny v součásti se stěnou zadané tloušťky.
- tažení
- Vytvoření vysunutí načrtnutého tvaru podél definované cesty.
- proměnné zaoblení
- Vytvořte plynulý přechod od jednoho poloměru k druhému a přímý přechod mezi poloměry.
- napojení radiálního zaoblení v rohu
- Definuje tečné souvislé přechody mezi zaobleními na protínajících se hranách. Můžete zadat samostatné napojení v rohu pro hrany v průsečících.
- žebra a lamely
- Vytvoření žeber (podpůrné uzavřené tenkostěnné tvary) a lamel (podpůrné otevřené tenkostěnné tvary).
- sešití povrchu
- Sešívá sousedící hrany povrchů o stejné velikosti k sobě a vytváří sešití.
- rozdělení povrchu
- Rozdělí plochy součásti za účelem přidání zešikmení nebo rozdělí součást a odebere jednu stranu. Rozdělení plochy provádějte na pevných a plošných tělesech a rozdělení součásti na pevných tělesech.
- zešikmení povrchu
- Použití zešikmení nebo zkosení ploch na lisovaných nebo odlitých součástech, takže mohly být načteny z forem.
- částečný řez
-
Odstraněním definované oblasti materiálu odkryjte zakryté prvky ve výkresovém pohledu.
- potlačení konstrukčních prvků
- Vypnutí a zapnutí zobrazení jednoho nebo více konstrukčních prvků, aniž se vymažou. Vypnuté prvky se zvýrazní, jakmile přes ně přejedete kurzorem.
