Poznámka: Předvolby 3D uzlů lze nastavit v dialogu Možnosti aplikace na kartě Součásti.

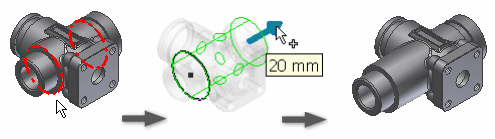

- Pravým tlačítkem klikněte na plochu upravitelné plochy nebo prvku a v místní nabídce vyberte možnost Uzly 3D.
- V grafickém okně zvýrazněte šipky směru pohybem kurzoru přes konstrukční prvek.
- Klikněte na směrovou šipku a:
- tažením zobrazte náhled nové velikosti,
- kliknutím na plochu, hranu, vrchol nebo pracovní konstrukční prvek se přichytíte k vybrané položce.
- Pokračujte v klikání a změně velikosti plochy nebo konstrukčního prvku přetažením šipek. Při přetažení se zobrazí vzdálenost přesunu z původního umístění.
- Po přetažení na novou velikost klikněte pravým tlačítkem na šipku a zadejte hodnoty:
- Délka – vyberte možnost Upravit odsazení nebo Upravit rozsah. Zadejte hodnotu.
- Šířka nebo poloměr – vyberte možnost Upravit odsazení nebo Upravit poloměr. Zadejte hodnotu.
Náhled prvku zobrazuje předpokládané výsledky před provedením změn.
- Chcete-li skončit, klikněte pravým tlačítkem a vyberte možnost Hotovo.
