Rozdělení ploch, oříznutí objemových těles a rozdělení objemových těles

Rozdělením ploch součástí přidejte zešikmení, ořízněte součást a odeberte jednu stranu nebo rozdělte součást na dvě objemová tělesa.

Pomocí příkazu Rozdělit také můžete rozdělovat plochy objemových nebo povrchových těles a rozdělovat součásti na objemová tělesa.

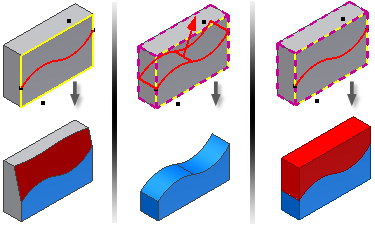

Pomocí příkazu Rozdělit rozdělte plochy součástí, ořízněte celou součást a odeberte jednu z výsledných stran nebo rozdělte objemové těleso na dvě tělesa. Po použití příkazu Rozdělit plochu můžete u ploch na obou stranách rozdělení použít zešikmení. K rozdělení ploch můžete vybrat 3D křivky.

Poznámka: Pokud jako dělicí nástroj vyberete 3D křivky, možnosti Oříznout těleso a Rozdělit těleso budou zakázány.

Použití geometrie jako čáry přerušení

Součást můžete rozdělit pomocí pracovní roviny nebo v pracovní rovině či na ploše součásti načrtnout čáru přerušení. Načrtnutá dělicí čára může obsahovat čáry, oblouky a spline. Povrchové těleso se často používá jako dělící nástroju  příkazu Rozdělit těleso.

Rozdělení ploch s různými úhly zešikmení

V jedné nebo několika operacích můžete rozdělit všechny plochy, a potom pomocí příkazu Zešikmení plochy aplikovat každé ploše úhly zešikmení.
