Miniaturní panel nástrojů možnosti Upravit přímo

Možnost Upravit přímo použijte, pokud chcete provést změny v modelech základních těles, které byly importovány a nemají historii, nebo v nativních tělesech aplikace Inventor. Hodnoty parametrů jsou vytvořeny při přidání přímé úpravy a tyto hodnoty můžete upravit v dialogu Parametr. Můžete také pokračovat v provádění změn pomocí možnosti Upravit přímo a hodnoty parametrů se budou odpovídajícím způsobem aktualizovat.

Miniaturní panel nástrojů možnosti Upravit přímo

K úpravě modelu použijte čtyři operace úprav (Přesunout, Velikost, Otočit a Odstranit).

Přístup

Pás karet: Karta 3D model panel Upravit Upravit přímo

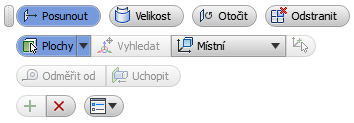

Přesunutí

Aktivuje manipulátor trojice pro operace přesunutí. Možnost Přesunout přemístí výběr a prodlouží přilehlou geometrii.

• Plochy/tělesa – Povoluje jednu nebo více ploch či těles k výběru.
• Lokalizovat trojici – Přemístí trojici do nového umístění. Možnost Lokalizovat trojici použijte, pokud potřebujete udělat něco konkrétního, například přesunout kolekci děr z jednoho konkrétního umístění do jiného konkrétního umístění.
• Místní a globální prostor

  Určuje orientaci manipulátoru.

  • Místní – Orientuje trojici vzhledem k vybraným objektům.
  • Globální – Orientuje trojici podle počátku modelu.
• Zarovnané – Dostupné, pokud je možnost Místní aktivní. Umožňuje zarovnat trojici k různým existujícím typům geometrie.
• Odměřit od – Umožňuje určit počáteční bod, aby bylo možné vytvořit přesné úpravy.
• Uchopit – Umožňuje zarovnat k existujícím objektům z důvodu vyšší přesnosti. Přetažením úchytů zakážete možnost Uchopit.

Velikost

Aktivuje manipulátor pro operace s velikostí. Možnost Velikost použijte například ke změně velikosti děr, drážek, vysunutí atd.

• Plochy – Povoluje jednu nebo více ploch k výběru.
• Vyhledat – Přemístí trojici do nového umístění.
• Modifikátory
  • Odsazení – Odsadí vybrané plochy na danou vzdálenost od výběru.
  • Průměr – Změní velikost válcových ploch. Průměry válcových prvků o různé velikosti se změní na stejnou velikost.
  • Poloměr – Změní velikost radiálních ploch. Poloměry radiálních prvků o různé velikosti se změní na stejnou velikost.
  Poznámka: Aktivní modifikátor řídí plochy, které jsou filtrovány ze sady výběru.

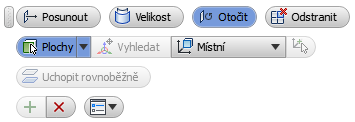

Otočit

Aktivuje manipulátor trojice pro operace otáčení.

• Plochy – Povoluje jednu nebo více ploch či těles k výběru.
• Lokalizovat trojici – Přemístí trojici do nového umístění.
• Místní a globální

  Určuje orientaci trojice.

  • Místní – Orientuje trojici vzhledem k vybraným objektům.
  • Globální – Orientuje trojici podle počátku modelu.
• Zarovnané – Dostupné, pokud je možnost Místní aktivní. Umožňuje zarovnat trojici k různým existujícím typům geometrie.
• Uchopit rovnoběžně – Umožňuje odkazovat na existující geometrii s úhly z důvodu vyšší přesnosti. Přetažením zakážete možnost Uchopit rovnoběžně.

Odstranit

Odstraní vybrané plochy.

• Plochy – Povoluje jednu nebo více ploch k výběru.
