Změny návrhu mohou vyžadovat nahrazení plochy součásti vyřezaným povrchovými nebo pracovními rovinami.

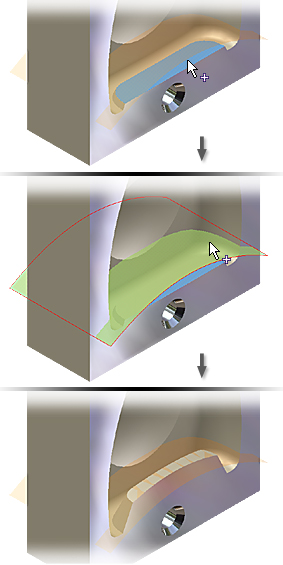

Pomocí možnosti Nahradit plochu vyberte plochu, která se má nahradit, a novou plochu. Bude vytvořen prvek nahrazené plochy. Můžete ji upravit pomocí příkazů náčrtu a prvek.
Chcete-li nahradit plochy součásti:
- Součást musí úplně protínat novou plochu. Pokud je nová plocha větší než součást, bude oříznuta, aby se shodovala. Plocha součásti se však nezvětší ani nezmenší, aby se přizpůsobila se rozměrům povrchu.
- Při importu nebo kombinaci ploch pomocí příkazu Sešit sešijte plochy do sešité plochy.
- Nelze nahradit plochy, které jsou kolmé k nové ploše, protože novou plochu neprotínají.
- Nahrazenou plochu nelze kopírovat nebo vložit, ani ji použít samotnou v poli nebo iPrvku. Do těchto operací ji lze zahrnout, když je vybrán také její nadřazený prvek.
Pracovní rovina jako rovinná náhradní plocha
Můžete vytvořit a vybrat jednu nebo více pracovních rovin k vytvoření rovinné plochy nahrazení. Pracovní roviny se chovají jako vybrané povrchy, kromě mezí. Meze pracovních rovin jsou nekonečné bez ohledu na grafické zobrazení.
Při úpravě prvku plochy nahrazení se při přepnutí z jedné pracovní roviny na jinou zachovávají závislé prvky. Závislé prvky se nezachovají při přepnutí z jedné na více rovin nebo na alternativních více rovin.
