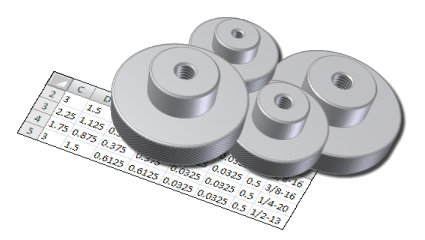

Většina konstruktérů má k dispozici součásti, které se liší velikostí, matriálem nebo jinými proměnnými, ačkoliv stejný návrh funguje v mnoha modelech. Tyto návrhy můžete vytvořit jako iSoučásti a potom použít jednu nebo více variant.
Autor iSoučásti se používá pro vytváření rodin součástí, které obsahují tabulku. U normalizovaných iSoučástí představuje každá varianta iSoučásti člen i Součásti, který je definován řádkem v tabulce.
Obecně platí:
- Začnete s novou nebo již existující součástí.
- Určete část vašeho návrhu, která se s každým členem změní.
- Pomocí příkazu Parametry můžete přejmenovávat parametry, sestavovat výrazy a vytvářet uživatelské parametry.
- Pomocí příkazu Vytvořit iSoučást lze definovat jeden nebo více řádků tabulky, které představují členy rodiny iSoučásti. Zadejte varianty jejich parametrů, vlastnosti, data závitů, informace iVazeb, vypnutí prvků a pracovní prvky.
- Uložte součást, která je automaticky uložena jako rodina iSoučástí.
Pracovní postup pro iSoučásti
Při vyvíjení iSoučásti danou iSoučást navrhujete a definujete všechny její verze. Pro každou možnou verzi vytváříte řádek v tabulce. Každá verze, nazývaná člen, je uložena vv rodině iSoučásti. Váš odběratel má poté možnost si zvolit v tabulce řádek, který bude vyjadřovat příslušnou verzi dané součásti. Tento postup vytvoří člena iSoučásti.
Můžete vytvořit dva typy rodin iSoučástí: standardní a uživatelské.
Typy iSoučástí
Existují dva typy iSoučástí:
- Rodina normalizovaných iSoučástídefinuje všechny hodnoty ve sloupcích. Když použijete normalizovanou rodinu iSoučástí pro publikování iSoučásti, její součásti nelze po umístění změnit.
- Rodina uživatelských iSoučástíobsahuje alespoň jeden sloupec označen jako Sloupec uživatelských parametrů. Pokud publikujete iSoučást pomocí uživatelské rodiny iSoučásti, uživatelské parametry v součástech členu lze po umístění členu iSoučásti měnit. K uživatelskému členu iSoučásti můžete přidávat prvky.
Informace, které lze zahrnout do iSoučásti
Můžete zahrnout:
- Parametry. Pomocí Editoru parametrů můžete přejmenovávat parametry, zavádět rovnice mezi parametry a vytvářet uživatelské parametry.
- Vlastnosti, pomocí kterých můžete vložit informace jako číslo součásti, skladové číslo a typ materiálu. Vaše rozpiska a kusovník se automaticky aktualizují.
- Závity, včetně různých rodin závitů, označení, třídy, směry a průměry trubek.
- iVazby, které určují, co chcete zahrnout nebo potlačit, hodnoty odsazení, vhodné názvy a pořadové číslo.
- Pracovní prvky, včetně těch, které chcete zahrnout nebo vyloučit, a stav viditelnosti.
- Vypnutí konstrukčního prvku. Pomocí parametru potlačení (vypnutí) konstrukčního prvku můžete definovat více konfigurací jedné součásti v rámci jediného souboru. Jedna konfigurace součásti má například vysunutí s řezem a jiná vysunutí se spojem.
- iPrvky a iPrvky řízené tabulkou Můžete určit, které vložené iPrvky budou tvořit iSoučást. Pokud iPrvek obsahuje tabulku, můžete určit hodnotu řádku iPrvku a stav vypnutí jednotlivých řádků.
Rozdíly mezi standardními a uživatelskými iSoučástmi
Při vytvoření rodiny iSoučásti uživatel určí, zda lze parametry při umístění do sestavy upravit. Součásti vytvořené z normalizovaných rodin iSoučástí nelze změnit. Součásti vytvořené z uživatelských rodin iSoučástí mohou mít uživatelské parametry, které lze změnit při umístění součásti.
Standardní rodiny iSoučásti, například rodiny šroubů, se obvykle neupravují. Protože šrouby jsou součásti, které se nemění, je třeba bez upravování hodnot pouze určit, který jednotlivý člen iSoučásti se má použít. Normalizované členy iSoučásti se ukládají do knihovny. Dle výchozího nastavení jsou standardní členy iSoučástí umístěny ve složce, která má stejný název jako daná rodina.
Uživatelské Rodiny iSoučástí se přímo neupravují, ale můžete si zvolit hodnotu pro uživatelské parametry při umísťování člena z rodiny. Napříkladu rodiny železných profilů si zvolíte iSoučást, kterou chcete použít, a pak můžete upravit některé typy hodnot, jako například délku, šířku nebo tloušťku. Upravovat lze pouze hodnoty určené při vytvoření rodiny iSoučástí. Uživatelské členy iSoučásti jsou specifické pro konkrétní sestavu a lze je uložit kamkoliv, kam se ukládají jiné součásti.
Umístění souborů vytvořených pro uživatelské členy iSoučásti je založeno na cestě určené pomocí položky Procházet v dialogu Umístit uživatelskou iSoučást. U uživatelských členů iSoučásti lze zadávat uživatelské hodnoty, které nejsou obsaženy v tabulce. Uživatelské sloupce členu iSoučásti se zobrazí na modrém pozadí v rodině iSoučásti. Uživatelské členy iSoučásti lze upravovat přidáváním dalších prvků, náčrtů atd. To znamená, že dva uživatelské členy iSoučásti vytvořené s identickými parametry se mohou lišit.
Chování pracovních prvků v iSoučástech
Pracovní prvky jsou v iSoučástech užitečné.
Pracovní prvky v součásti vytvořte před její transformací na rodinu iSoučásti. Poté určete, které pracovní prvky chcete mezi členy iSoučásti zahrnout nebo které chcete vyloučit.
V dialogu Autor iSoučásti mají pracovní prvky výchozí nastavení Vnořit nebo Vyjmout. Nastavení můžete změnit výběrem pracovního konstrukčního prvku a vožením nebo vyjmutím z tabulky iSoučásti. Každý řádek může mít Zahrnuté nebo Vyjmuté pracovní prvky. Standardní nastavení je:
- pracovní prvky spojené iVazbami jsou vnořeny,
- všechny ostatní pracovní prvky jsou vyjmuty, kromě konstrukčních prvků spojených iVazbami.
U normalizovaných iSoučástí představuje každý řádek v tabulce iSoučásti jeden člen. Sloupec každého pracovního konstrukčního prvku označuje, je-li vložen nebo vyjmut. Nastavení každého řádku v tabulce můžete upravovat.
