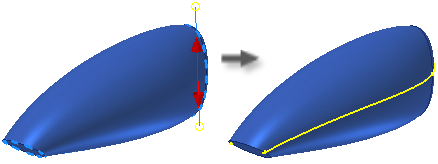

Křivka siluety je asociativní 3D křivka, která představuje vnější hranici tělesa určenou směrem vektoru. Plochy, které leží ve směrovém vektoru jsou ignorovány.
Postup vytváření křivky siluety:
- Vytvořte nebo importujte objemovou součást.
- Na pásu karet klikněte na kartu 3D model
panel Náčrt Vytvořit 3D náčrt. - Na pásu karet klikněte na kartu 3D náčrt panel Vytvoření Křivka siluety
. - Vyberte těleso.
- Vyberte pracovní rovinu, rovinnou plochu, hranu nebo osu k určení směru.
- Kliknutím na tlačítko OK křivku vytvořte.
Protože jsou rovinné plochy ignorovány, k vytvoření uzavřené hranice může být nutné přidat čáry nebo spline.
Chcete-li použít křivku siluety k rozdělení objektu, vytvořte povrch Hraniční záplata z uzavřeného náčrtu. Jako dělící příkaz můžete použít povrch hranice.
Poznámka: Protáhněte povrch, pokud povrch hranice těleso nerozdělí.
Chcete-li vypnout asociativitu, rozbalte v prohlížeči položku 3D náčrt. Vyberte křivku siluety vnořenou pod náčrtem, klikněte pravým tlačítkem na náčrt a v místní nabídce vyberte možnost Přerušit spojení.
