Použití přímých úprav

Následující pracovní postup platí pro všechny operace po přidání přímé úpravy:

Po výběru zeleného znaménka plus (Použít) na miniaturním panelu nástrojů za účelem dokončení operace je do prohlížeče přidán záznam položky. Na kreslicí ploše se zobrazí odpovídající symbol.

1. Zkontrolujte přímé úpravy.
2. Změnit jakoukoli přímou úpravu:
   • Dvakrát klikněte na symbol.
   • Klikněte pravým tlačítkem myši na symbol a vyberte položku Upravit.
   • Dvakrát klikněte na položku prohlížeče nebo na ni klikněte pravým tlačítkem.
3. Podle potřeby přidejte další operaci přímé úpravy a vyberte položku Použít.
4. Po dokončení úprav ukončete příkaz kliknutím na položku Storno.

Při použití úprav se vytvoří přímá úprava. Přímá úprava vytvoří parametr, který lze řídit v dialogu Parametry.

Příklad pracovního postupu přemístění

1. Na pásu karet klikněte na kartu 3D model panel Upravit Přímá úprava .
2. Vyberte příkaz Přemístit a následně vyberte v rozevírací nabídce plochy nebo tělesa.
3. Vyberte položky, které chcete upravovat.

   Chcete-li určit směr pohybu, vyberte manipulátor trojice. Manipulátor lze táhnout, případně zadejte název parametru nebo přesné hodnoty vzdálenosti přemístění.



4. Podle potřeby použijte následující možnosti:
   • Chcete-li trojici přemístit, vyberte položku Umístit . Trojice se zobrazí u kurzoru. Umístěte trojici na novou pozici.
   • Řízení orientace trojice pomocí možností Reálný prostor a Lokální:
     • Chcete-li zarovnat trojici s geometrií, vyberte nejprve položku Lokální a potom na miniaturním panelu nástrojů vyberte položku . Položka Lokální umístí trojici relativně k vybrané ploše nebo vybranému tělesu.
     • Chcete-li orientovat trojici pomocí počátku součásti, vyberte položku Reálný prostor. U položky Reálný prostor není výběr zarovnání k dispozici.
5. V případě potřeby proveďte následující akce:
   • Chcete-li řídit počáteční umístění vzdálenosti výběrem existující referenční geometrie, vyberte možnost Odměřit od. Odměření lze provést od většiny typů geometrií, včetně náčrtu a pracovní geometrie.
   • Chcete-li vytvořit a zachovat zarovnání s jinou geometrií, vyberte možnost Uchopit.
   Poznámka: Asociativita mezi součástmi sestavy není zachována.
6. Chcete-li operaci dokončit, klikněte na miniaturním panelu nástrojů na zelené znaménko plus (Použít).

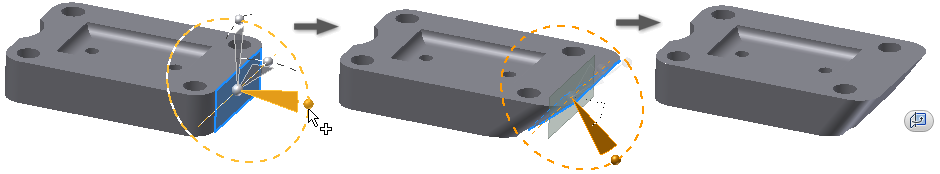

Příklad pracovního postupu otočení

1. Na pásu karet klikněte na kartu 3D model panel Upravit Přímá úprava .
2. Vyberte položku Otočit a poté vyberte v rozevírací nabídce plochy nebo tělesa.
3. Vyberte položky, které chcete upravovat.

   Chcete-li určit směr otočení, vyberte manipulátor trojice. Manipulátor lze táhnout, případně zadejte název parametru nebo přesnou hodnotu úhlu rotace.



4. Podle potřeby použijte následující možnosti:
   • Chcete-li trojici přemístit, vyberte položku Umístit . Trojice se zobrazí u kurzoru. Umístěte trojici na novou pozici.
   • Řízení orientace trojice pomocí možností Reálný prostor a Lokální:
     • Chcete-li zarovnat trojici s geometrií, vyberte nejprve položku Lokální a potom na miniaturním panelu nástrojů vyberte položku . Položka Lokální umístí trojici relativně k vybrané ploše nebo vybranému tělesu.
     • Chcete-li orientovat trojici pomocí počátku součásti, vyberte položku Reálný prostor. U položky Reálný prostor není výběr zarovnání k dispozici.
5. V případě potřeby vyberte položku Uchopit rovnoběžně , chcete-li vytvořit a zachovat rovnoběžné zarovnání s jinou plochou. Jedná se pouze o výběr rovinné plochy.
   Poznámka: Asociativita mezi součástmi sestavy není zachována.
6. Chcete-li operaci dokončit, klikněte na miniaturním panelu nástrojů na zelené znaménko plus (Použít).

Příklad pracovního postupu použití velikosti

1. Na pásu karet klikněte na kartu 3D model panel Upravit Přímá úprava .
2. Vyberte položku Velikost a poté vyberte položky, které chcete upravit.
   Poznámka: Velikost prvku parametrické díry nelze změnit. Zabrání se tak nepřesnostem ve výkresových souborech.
3. V rozevíracím seznamu vyberte modifikátor:
   • Chcete-li odsadit vybrané plochy v dané vzdálenosti od výběru, vyberte možnost Odsazení.
   • Chcete-li změnit velikosti válcových ploch, vyberte položku Průměr. Průměry válcových prvků o různé velikosti se změní na stejnou velikost.
   • Chcete-li změnit velikosti radiální ploch, vyberte položku Poloměr. Poloměry radiálních prvků o různé velikosti se změní na stejnou velikost.
   Poznámka: Aktivní modifikátor řídí plochy, které jsou filtrovány ze sady výběru.
4. Vyberte a přetáhněte úchyt manipulátoru. Chcete-li například změnit poloměr objektu, vyberte modifikátor Poloměr a přetáhněte úchyt manipulátoru nebo do textového pole zadejte hodnotu.



5. Chcete-li operaci dokončit, klikněte na miniaturním panelu nástrojů na zelené znaménko plus (Použít).

Příklad pracovního postupu odstranění

1. Na pásu karet klikněte na kartu 3D model panel Upravit Přímá úprava .
2. Vyberte možnost Odstranit a potom vyberte jednu nebo více položek, které chcete odstranit.
3. Chcete-li operaci dokončit, klikněte na miniaturním panelu nástrojů na zelené znaménko plus (Použít).
