Dialogy konstrukce

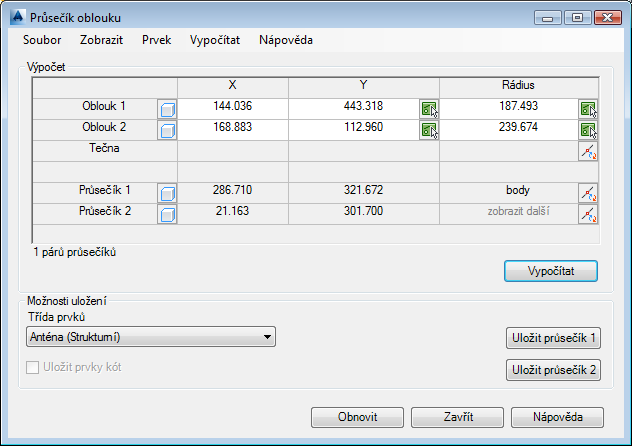

Následující dialog průsečíku oblouku zobrazuje ovládací prvky dialogu a komponent u příkazů Konstrukce a Výpočet.

Poznámka: U  oborových modelů .

dialog Konstrukce

Bílé textové pole

Lze jej editovat k úpravě hodnot.

Šedá pole k zadání textu

Zobrazení výsledků výpočtů.

místní nabídky,

Klikněte pravým tlačítkem na libovolný text v dialozích konstrukce a zobrazte místní nabídky.

Okno seznamu tříd prvků

Určuje třídu prvku u vypočtených objektů (třída prvků bod nebo linie). Tento seznam zobrazí všechny příslušné třídy prvků pracovního prostoru, například třídy prvků bodů, pokud je výsledkem bod.

Vybere prvek ve výkresu. Pokud klikněte na tuto ikonu, změní se zaměření na mapu. Pomocí této ikony lze také měřit vzdálenosti (kromě úhlů a ortogonálních projekcí).

Obrácení ikony. V závislosti na kontextu provádí tento příkaz některou z následujících operací:

Změna orientace prvku.

Přepínání mezi dvěma možnými výsledky.

Změna algebraického znaménka.

Zvýrazní se výsledek nebo konstrukční prvek.

Posun úsečky. Upraví nebo určí hodnotu úsečky ve výkresu.

Vytvořit

Obnoví všechny položky a zahájí nový výpočet. Zaměření se přesune na mapu a budete vyzváni k určení požadovaných prvků.

Vypočítat

Spustí se výpočet, například po úpravě parametrů. Výsledky operace výpočtu nejsou uloženy v databázi, ale zobrazení ve výkresu se aktualizuje.

Oblast Uložení možností

Uloží výsledky výpočtu.

Ulož

Uloží výsledky do databáze. Jestliže výpočet obsahuje více než jeden výsledek, je možné uložit buď výsledek 1 nebo výsledek 2.

Uložení prvků kót

Automatické ukládání kótování vypočtených prvků. K dispozici u Ortogonálního výpočtu a Průsečík oblouku. Možnosti COGO a možnosti kótování použijte k určení kótování tříd prvků.

Tato možnost je k dispozici pouze za následujících podmínek:

• Oborový model obsahuje prodloužení kóty.
• Možnosti COGO a kótování byly nastaveny a uloženy.

Předef

Obnoví všechny položky a zahájí nový výpočet.

Zavřít

Uzavře dialog a ukončí režim výpočtů.

Stavový řádek

Zobrazuje informace o výpočtu, například počet průsečíků nebo tečen.
