Použití funkce Pravoúhlý směr k vytvoření definice linií budov, za předpokladu, že jsou definovány nejméně dvě souřadnice (existujících bodů) a pravý úhel (velikost obrysu) byl měřený mezi známými body.

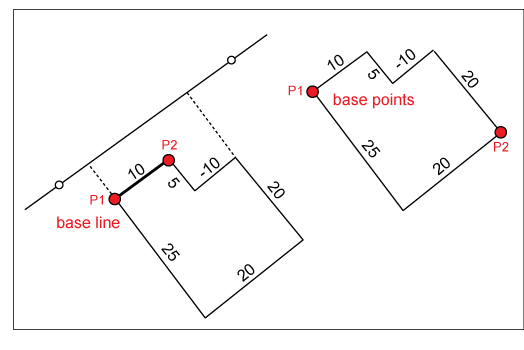

Linii lze sestrojit ve dvou konstrukčních režimech:
- Režim bodu: pomocí dvou libovolných rohových bodů spojených změřenými úseky.
- Režim základny: začíná dvěma body určujícími základnu pro další úseky.
Konstrukční režim je možné určit v možnostech aplikace. Režim bodu je výchozí.
Pravoúhlý směr: Vytváření prvku linie z měřených vzdáleností na základě rohových bodů.
V závislosti na aktuálním režimu, existují různé pracovní postupy. Aktuální režim lze označit podle druhu vstupu, budete vyzváni programem.
Pokud je aktivní režim základny (výchozí), budete vyzváni k výběru dvou bodů, které určují základní linii. Potom se otevře dialog a lze pokračovat v přidávání měřených průřezů.
Pokud je aktivní režim bodu, zobrazí se výzva k výběru referenčního bodu. Potom se otevře dialog a lze pokračovat buď pomocí bodu nebo měření průřezu.
