Vrcholy linií, které jsou uloženy v podnikovém oborovém modelu lze přidávat nebo odebírat.
Tyto funkce se spouští v příkazovém řádku aplikace AutoCAD.

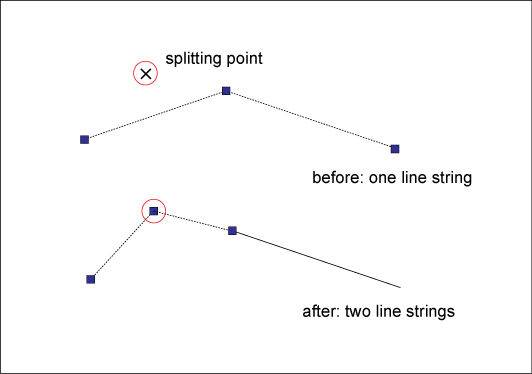

Příklad zpracování linie: Funkce Rozdělení linie vytvoří dva prvky linie.

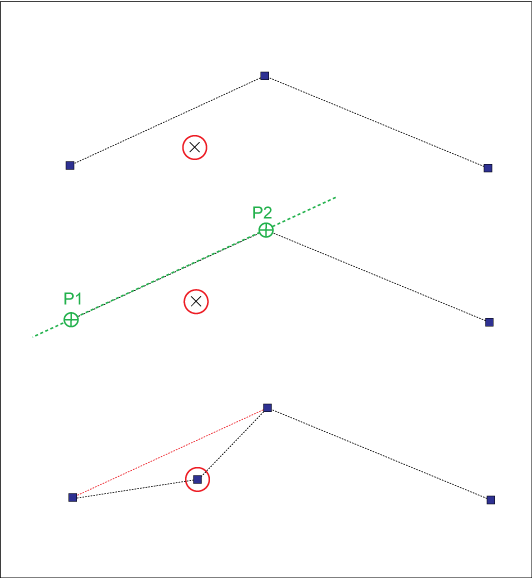

Příklad zpracování linie: Funkce Přidat vrchol vloží nový vrchol. Linie se přesune na bod.
|
Ikona |
Popis |
 |
Chcete-li přidat vrchol a rozdělit existující linii na dva liniové prvky, které oba převezmou data atributů z existujícího prvku, použijte příkaz Rozdělit. Ve výkresu lze vybrat existující bod nebo digitalizovat libovolný bod. |
 |
Chcete-li přidat vrchol k prvku linie použijte příkaz Přidat vrchol. Na rozdíl od funkce rozdělení, se zde objeví jeden prvek linie s novým vrcholem. Ve výkresu lze vybrat existující bod nebo digitalizovat libovolný bod. |
 |
K odstranění vrcholu použijte příkaz Odstranit vrchol. |
