Cvičení 1: Použití tabulky dat k vyhledání prvku

Zobrazení Tabulka dat ve všech hladinách. V okně Tabulka dat použijte filtr tak, aby se zobrazila jen určitá podmnožina parcel – v tomto případě jen parcely na Villa Drive.

Poznámka:

V tomto cvičení se používá mapa build_map1.dwg, kterou jste vytvořili a upravili v předchozích cvičeních.

Výukové video

Pokud jste připojeni k internetu, přehrajte si videofilm s postupem vyhledání a přiblížení prvku pomocí položky Tabulka dat. Můžete také kliknout na tlačítko „Let Me Try“ a zkusit si tento postup sami. Kroky tohoto postupu jsou uvedeny pod videofilmy.

Poznámka:

V tomto cvičení se používá mapa build_map1.dwg, kterou jste vytvořili a upravili v předchozích cvičeních.

Použití tabulky dat k filtrování prvků

1. Jestliže ještě není mapa otevřena, otevřete dokončenou mapu z Lekce 4: Tvorba prvků mapy.
   • Klikněte na příkaz Otevřít Výkres.
   • Přejděte k souboru build_map1.dwg.
   • Vyberte ji a klikněte na tlačítko Otevřít.
2. V podokně Úlohy přepněte do Správce zobrazení.
3. Ve Správci zobrazení vyberte hladinu Parcely a klikněte na tlačítko Tabulka.

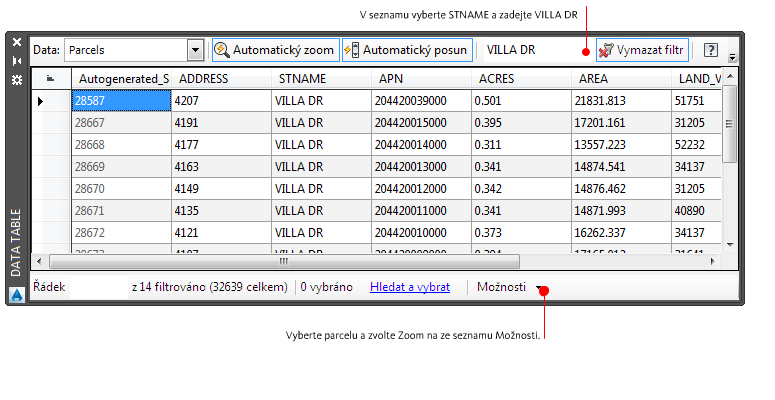

4. V okně Tabulka dat v seznamu Filtrovat dle vyberte položku STNAME a do tohoto pole zadejte VILLA DR.

   Napiště „Drive“.

5. Kliknutím na tlačítko Použít filtr zobrazte pouze parcely na Villa Drive.


   Pomocí Tabulky dat filtrujte zobrazení parcel.

6. Zkontrolujte, zda je zapnuta funkce Automatický zoom.

   Pokud je tlačítko zapnuté, zobrazí se jeho obrys.

7. Chcete-li vybrat parcelu, klikněte na tmavě šedé pole úplně vlevo.
   Poznámka:

   K zobrazení položek zcela vlevo je nutné posunout zobrazení v Tabulce dat.

   Pomocí aplikace AutoCAD Map 3D lze přiblížit vybranou parcelu.

8. Poznamenejte si číslo položky Autogenerated_SDF_ID, protože jej budete potřebovat později.
   Poznámka:

   Můžete provést dokonalejší hledání. Klikněte na kartu Výchozípanel DataHledat. Hledat Tato funkce umožňuje provést dotaz na hladinu pomocí booleovské podmínky, například po zadání AKRY > 1 se vyhledají parcely větší než jeden akr. Mapa potom bude zobrazovat jen objekty, které budou vyhovovat vašemu dotazu.

9. Uložte mapu, ale nechejte ji otevřenou pro další cvičení.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 2: Vydání a úprava prvku.
