Cvičení 3: Nastavení stylu prvku

Můžete změnit vzhled silnic.

Výukové video

Kliknutím na šipku na obrázku zobrazíte postup vytvoření složeného stylu pro čáry. Kroky postupu vytvoření základních stylů čar jsou uvedeny pod videem.

Nastavení stylu silnic pomocí standardních stylů

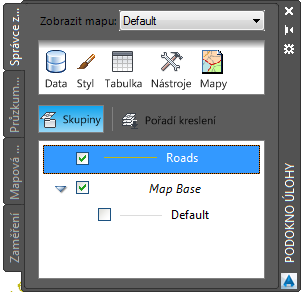

1. Ve Správci zobrazení vyberte hladinu označenou Cesty a klikněte na tlačítko Styl v oblasti nabídky.

   Pokud nebyla stažena vzorová data tohoto výukového programu, prohlédněte si video.



   Vyberte hladinu Silnice a klikněte na tlačítko Styl.

   Nad mapou se zobrazí okno Editor stylů.

2. V okně Editor stylů klikněte na tlačítko pro Styl a vyberte pro silnice tloušťku, barvu a vzor.

   Chcete-li vytvořit realistický styl cesty se žlutou přerušovanou čárou, postupujte podle těchto kroků.

   • Hodnotu položky Jednotka změňte na milimetry.
   • Hodnotu tloušťky čáry změňte na 2.
   • Kliknutím na položku Přidat symbol přidejte druhou čáru.
   • Pomocí tlačítka se šipkou nahoru přesuňte nový řádek do horní části náhledu.
   • Vyberte čárkovaný vzor pro nové čáry.
   • Změňte barvu přerušované čáry na žlutou.
3. Klikněte na tlačítko Použít a potom na tlačítko Zavřít.
4. Kliknutím na symbol X v horní části okna Editoru stylů okno zavřete.
5. Práci si uložte.
   • Klikněte na tlačítko Uložit.
   • Určete název a umístění mapy.

     Mapové soubory mají příponu .dwg stejně jako výkresy v aplikaci AutoCAD. Oba typy souborů používají stejný základní formát souboru.

   • Klikněte na tlačítko Uložit.

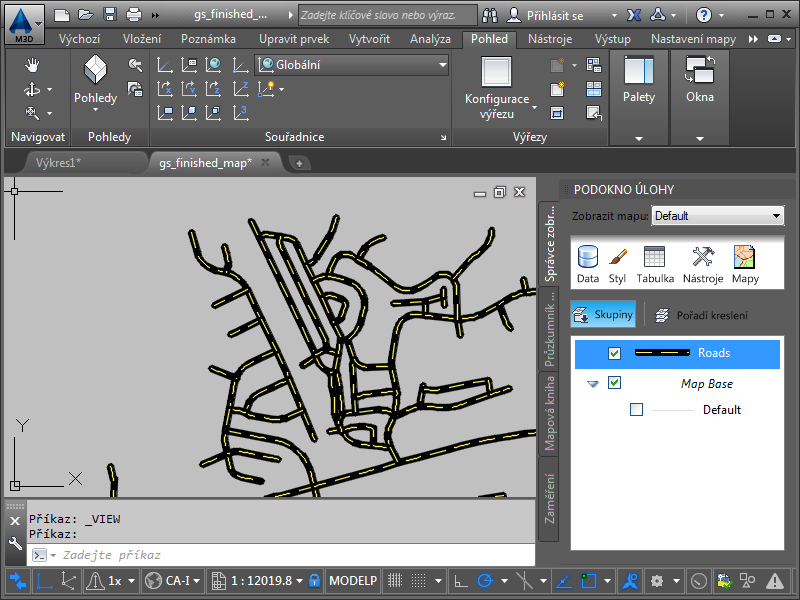

Kde se nyní nacházíte

V mapě můžete vidět silnice s upraveným stylem.
