Co je mapa?

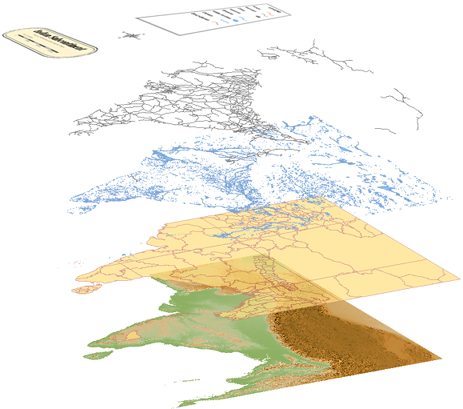

Soubor mapy aplikace AutoCAD Map 3D představuje okno k informacím. Obsahuje odkazy na všechna data a obrázky zahrnuté v mapě:
- standardní objekty aplikace AutoCAD,
- prostorová data z databáze nebo souboru,
- rastrové obrázky,
- data atributů.
V jednom mapovém souboru je možné použít více zdrojů. K souboru mapy například připojte soubor DWG, zašlete dotaz v některých z jejích hladin a přidejte je jako hladiny Správce zobrazení. Potom vytvořte spojení se souborem SHP, který se stane další hladinou v zobrazení mapy, nebo přidejte prvky z geoprostorové databáze. Soubor mapy si pamatuje všechna spojení a objekty, které byly přidány do souboru mapy.

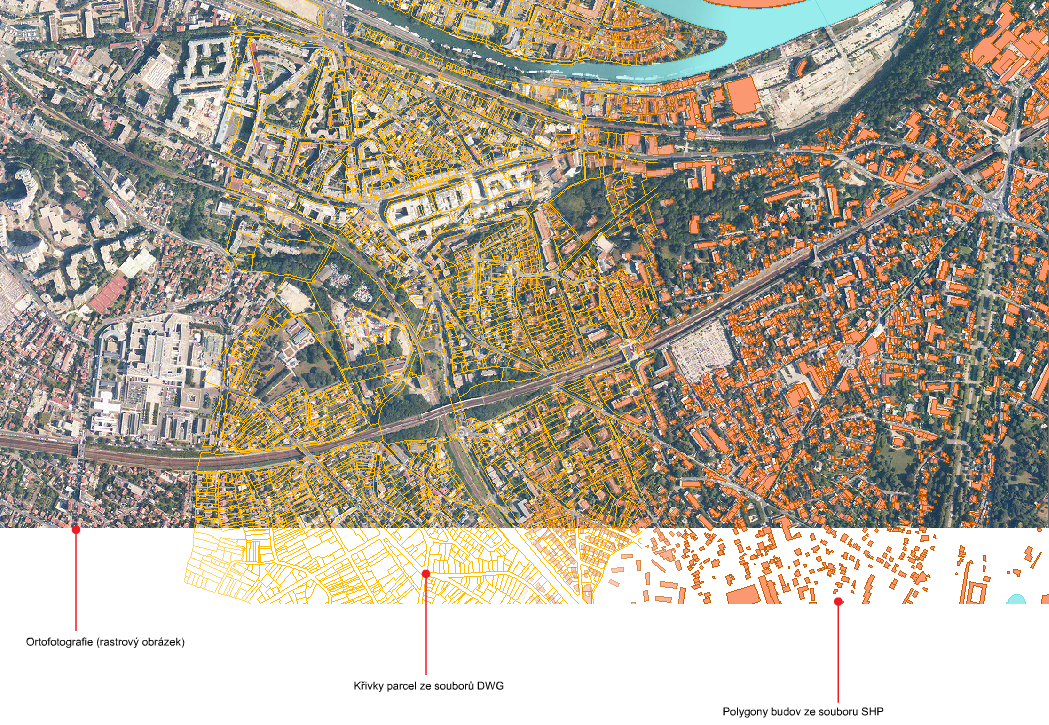

Tato mapa obsahuje rastrový obrázek – fotografii, data staveb uložená v souboru SDF a data o parcelách uložená v souboru DWG.
Co je to Správce zobrazení?
Data v mapě koordinujete pomocí Správce zobrazení.
Každá sada dat je hladina Správce zobrazení. Rastrová hladina například může zobrazovat leteckou fotografii města. Hladina SDF může zobrazovat soubor SDF představující parcely ve městě. Hladina výkresu může zobrazit objekty z aktuálního výkresu nebo z připojeného souboru výkresu.
Hladiny Správce zobrazení nejsou stejné jako hladiny aplikace AutoCAD.
Ve Správci zobrazení je možné každou hladinu stylizovat zvlášť, změnit pořadí hladin a zobrazit výsledný tisk. Definovat lze styly čar, barvu a tloušťku, barvy výplní a stylů, popisky a další.
Co obsahuje soubor mapy?
Každý soubor mapy aplikace AutoCAD Map 3D obsahuje informaci pro připojení ke zdrojům dat, výkresům, rastrovým obrázkům a datům atributů. Soubor také obsahuje dotazy, objektová data, informace o stylech, rozvržení tisku a další uživatelská nastavení.
Každá sada dat je hladinou v mapě.
Kdykoli otevřete soubor mapy, všechny tyto informace jsou pro vás ihned dostupné.
Co je zdroj dat?
Zdroj dat je jakýkoliv zdroj informací, které lze použít v mapě. Může to být:
- prostorová databáze vytvořená pomocí systému Oracle, SQL Server nebo jiného relačního systému správy databáze;
- souborové úložiště prostorových dat, například Autodesk SDF nebo ESRI SHP;
- soubor výkresu aplikace AutoCAD;
- tabulka nebo jiný zdroj ODBC, který obsahuje atributová data;
- rastrový obrázek, například soubor TIFF nebo DEM.
Vztah mezi zdroji a souborem mapy je dynamický. Pokud se data ve zdrojových souborech změní, změny se aktualizují i v souboru mapy. Když změníte objekty v souboru mapy, můžete tyto změny uložit zpět do jejich původních zdrojů.
Co lze provádět s hotovou mapou?
Mapy můžete sdílet i s uživateli, kteří nemají přístup k aplikaci AutoCAD Map 3D. Mapy je například možné sdílet následujícími způsoby:
- tisk map;
- uložení map jako soubory DWF (které je možné zobrazit pomocí aplikace Autodesk Design Review, dostupné z webové stránky společnosti Autodesk);
- Publikace map do aplikace Infrastructure Map Server
- převod všech dat na data DWG aplikace AutoCAD;
- odeslání map na webovou stránku.

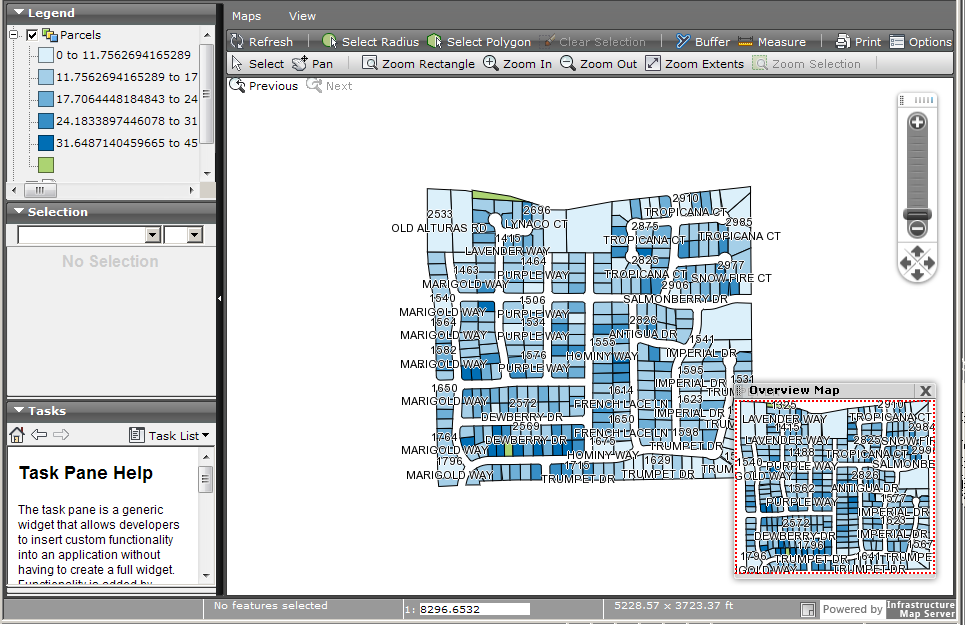

Sdílení mapy na webové stránce publikováním do aplikace Infrastructure Map Server.
Aplikace AutoCAD neumí přečíst některé informace v souboru aplikace AutoCAD Map 3D, například propojení na externí prostorová data. Chcete-li sdílet mapu s jiným uživatelem aplikace AutoCAD, převeďte všechna data v mapě včetně dat z úložišť prostorových dat na formát DWG.
