Díky této schopnosti můžete uložit mapy zpět do zdrojových výkresů s vyčištěnými hranami nebo vykreslit mapy bez překrývajících se hranic. Funguje jako příkaz programu AutoCAD PŘERUŠIT u vybraných výběrových množin objektů a hranice křivky.

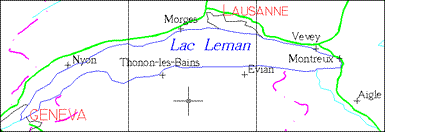

Příkazem Přerušit podle hranice rozdělte jednu mapu do tří vedle sebe uspořádaných výkresů.
Text Thonon-les-Bains zůstane na střední mapě, protože má bod vložení a zarovnání StředníCentr.
Možnost Přerušit podle hranice
- Přeruší vektory a hrany objektů s počátečními a koncovými body, které obepínají ořezávací hranu.
- Nepřeruší objekty (například bloky, text, šrafovací vzory a další objekty s jedním bodem vložení), které netvoří hrany; bod vložení určuje, která mapa obsahuje objekt.
Určení hranice
Při přerušení objektů můžete nakreslit hranici, vybrat jeden nebo více existujících objektů tvořících uzavřenou hranici nebo použít meze k uložení aktivního zdrojového výkresu zpět jako hranice. Při použití mezí pro uložení zpět se do výsledné hranice kombinují hranice všech zdrojových výkresů.
Hrany hranice nevytvoří přímočarý tvar. Provádíte-li přerušení pomocí čar zeměpisné šířky a délky, hrany vytvoří lichoběžníkový tvar.
Uchování dat objektu
U objektů vytvořených přerušením můžete zachovat připojená data objektu a spojení se záznamy externí databáze.
Jakmile jsou objekty přerušeny, můžete uložit data zpět do zdrojových výkresů.
