Opatří každý prvek popiskem na určené hladině Správce zobrazení. Jsou definovány jako součást stylu hladiny prvků.

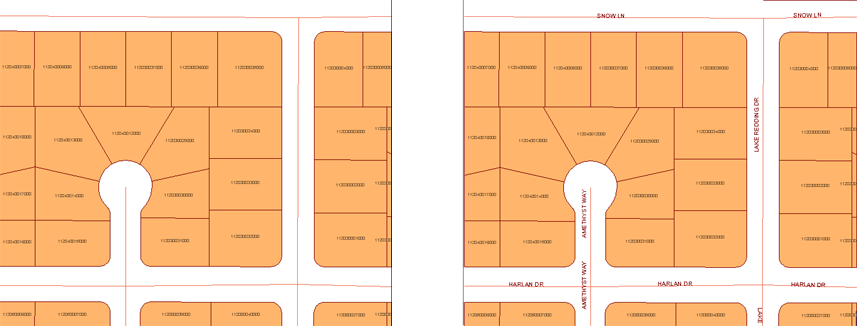

Tento obrázek zobrazuje popisky pro prvky polygonu (parcely) a prvky čáry (ulice).
Do popisku lze zapsat text a/nebo netextovou, vektorovou a rastrovou grafiku.
Je možné vybrat vlastnost, která má být v popisku zobrazena. Například silnice můžete opatřit popisky s jejich názvy. Také můžete v popiscích používat výrazy. Například parcely můžete opatřit popiskem s výrazem, který určuje čistou hodnotu dané nemovitosti, nebo pomocí výrazu spojit v popisku dvě vlastnosti, například adresu a název ulice.
U každého typu geometrie lze použít samostatné možnosti umístění. Proces stylizace popisků, určuje místo vložení symbolů a umísťuje je tak, aby se navzájem nepřekrývaly pomocí následujících parametrů:
- Zobrazení popisků v pevném umístění vzhledem k prvku nebo opakování popisku v intervalech podél prvku.
- Odsazení popisků od začátku, středu nebo konce řádku.
- Zadejte interval, ve kterém se budou opakovat popisky.
- Určení jednořádkového popisku, který následuje za cestou a jehož velikost se vhodně upraví.
Během popisování bodových prvků, lze také ovládat následující vlastnosti:
- Určuje, že se popisky přesunout automaticky, když se vyskytne jiný popisek, a vyhýbá se tak překrytí jednoho popisku druhým.
- Určete vertikální a horizontální odsazení k ovládání bodu ukotvení popisku vzhledem k jeho referenčnímu bodu.
Aby nedocházelo ke snižování výkonu, je maximální počet nakreslených popisků omezen na 2000. Pokud vložíte příliš mnoho popisků a geometrie jimi zakryjete, aplikace AutoCAD Map 3D je nevykreslí.
