Severku lze přidat do výkresového prostoru. Když přidáváte severku, je nutné ji přiřadit určitému výřezu a určit její umístění. Můžete použít zabudovanou severku nebo načíst vlastní severku. Jako severku lze použít libovolný blok aplikace AutoCAD. Severky můžete vytvořit pomocí okna Editor bloků aplikace AutoCAD.
Přidání severky do mapy
- Vytvořte mapu a v případě potřeby přidejte všechny výřezy, které potřebujete. Viz část Práce se zobrazeními map.
Každý soubor map má výchozí mapu. Jestliže nevytvoříte další mapy, severka bude přidána do výchozí mapy.
- Přepněte do výkresového prostoru.
- Klikněte na kartu .
- Ze seznamu vyberte styl severky.
Chcete-li použít vlastní styl, klikněte na tlačítko Načíst vlastní severku a přejděte k výkresu, který obsahuje blok severek.
- Vyberte výřez pro severku.
- Kliknutím na požadovaný bod umístěte střed severky.
Severka může být uvnitř nebo vně výřezu.
Otočení mapy a severky
- Vyberte severku.

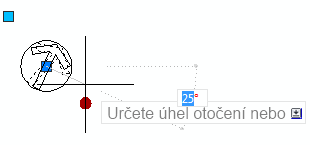

- Přesuňte uzel otočení (kruhový uzel) do požadovaného úhlu.
Zadejte úhel nebo proveďte přetažení do požadované polohy. Mapa v asociovaném výřezu se otočí, aby se přizpůsobila šipce.
Obnovení severky
- Vyberte severku.
- Klikněte na tlačítko
. - Z rozevíracího seznamu vyberte položku Obnovit severku.
