Transformace s plochou je nastavení množiny dat podle pohybu známých řídících bodu do nového umístění. Například data shromážděná leteckým zaměřením nemusí být zcela přesná kvůli dráze letu a nepřesnosti kamery. Porovnáním těchto dat s přesným pozemním zaměřením dat mohou být letecká data protažena nebo transformována s plochou nad přesnými daty řídícími body a monumenty, které jsou v obou množinách dat společné.

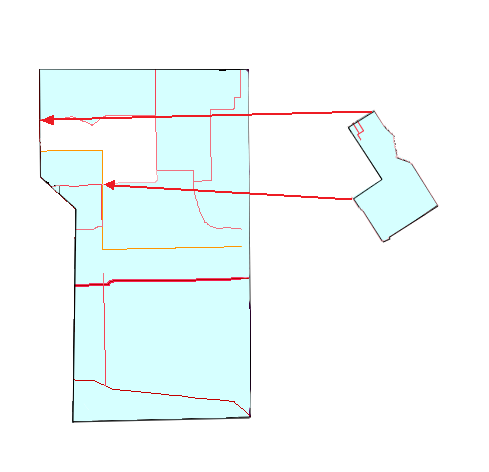

Referenční mapa bude opravena, ale mapa s novými detaily bude částečně deformována. Spuštěním příkazu Transformace s plochou a výběrem společných řídících bodů budou dvě mapy správně zarovnány.
Když vybíráte body pro transformace s plochou, vyberte body v pořadí podél obvodu objektu nebo oblasti tak, jak je chcete transformovat.
 správně |
 nesprávně |
S vybranými body je zacházeno jako s vrcholy polygonů, proto získáte lepší výsledky v případě, že vyberete body souvisle podél obvodu.
Objekty s daným tvarem, například kružnice, oblouky a elipsy, si původní tvar zachovají.
Protože transformace s plochou není lineární transformace, je obtížné vrátit změny transformace a výkres uvést do původního stavu. Před transformací s plochou byste měli výkres uložit.
Změna měřítka
Pracujete-li se dvěma mapami s různými měřítky a souřadnicovými systémy, nejprve se rozhodněte, který souřadnicový systém použijete v referenční mapě. Potom nastavte souřadnicový systém aktuálních a zdrojových map.
