S objekty můžete pracovat z jiných výkresů připojením dalších výkresů k aktuálnímu výkresu. Skupina výkresů připojených k aktuálnímu výkresu se nazývá výkresová sada.

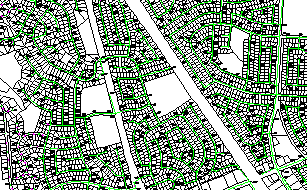

Příklad: Máte samostatné výkresy každé čtvrti města. Připojíte tyto výkresy k aktuálnímu výkresu a potom zobrazíte všechny kvadranty současně.
Zarovnání přiložených výkresů
Pokud má přiložený výkres přiřazen globální souřadnicový systém, objekty z tohoto výkresu budou automaticky převedeny do příslušné velikosti a umístění v aktuálním výkresu.
Jestliže nemá přiložený výkres přiřazen globální souřadnicový systém, můžete určit, jak zarovnat objekty z tohoto výkresu, když budou kopírovány do aktuálního výkresu.
|
|
||
|
|
|
|
| Přiložené výkresy | Aktuální výkres |
Určením odsazení u všech připojených výkresů uspořádejte výkresy vedle sebe.
U každého přiloženého výkresu můžete určit odsazení výkresu. Také můžete určit, jak objekty z přiložených výkresů změní měřítko nebo budou otočeny při přeneseny do aktuálního výkresu.
