Témata mění zobrazení prvků v hladině prvků na základě vlastností nebo atributů přiřazených dané hladině.
Například téma pro bodovou hladinu může zobrazovat umístění prodejen výrobců s různými symboly pro každý typ prodejny. Téma polygonové hladiny může zobrazovat klasifikaci využití pozemků s různými barvami nebo odstíny.

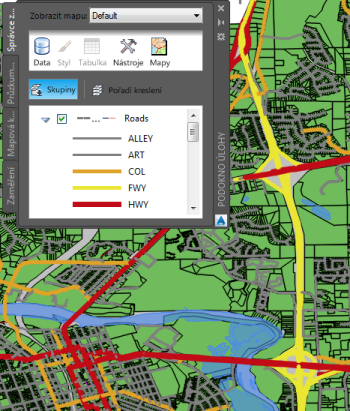

Téma zobrazující silnice podle typu
Pravidla témat
Téma pro hladinu prvků má sadu rozsahů měřítek a pravidlo, které každému z nich odpovídá. Pokud například vytváříte téma podle velikosti parcely, rozsahy měřítek budou označovat různé velikosti parcel. První rozsah může zahrnovat parcely mezi 1 000 a 5 000 čtverečními stopami, druhý rozsah může zahrnovat velikosti od 5 001 do 10 000 čtverečních stop a tak dále. První pravidlo popisuje zobrazení prvního rozsahu v mapě. Nejmenší parcely mohou mít například nejsvětlejší barvu a u větších parcel se může tato barva ztmavovat.
Pravidla mohou obsahovat vizuální styl, popisek legendy a popisek prvku.
- Vizuální styl se liší podle typu geometrie v hladině. Mezi možnosti stylu polygonů patří možnosti výplně a ohraničení; možnosti stylu čar zahrnují tloušťku čáry, barvu a vzor; možnostmi stylu bodů jsou například symbol, specifikace velikosti a barva.
- Popisky legendy umožňují tvorbu popisu podmínky pravidla. Můžete například upravit výchozí popisek legendy, aby místo hodnoty „1000...2000“ zobrazoval text „Malé parcely“.
- Popisky prvků zobrazují hodnoty vlastností. Je například možné označit parcely adresami nebo hodnotami velikosti plochy.
Po nakreslení hladiny je každý prvek porovnán s pravidly v pořadí podle seznamu. První pravidlo, jehož podmínku prvek splní, se použije k určení stylu a popisku legendy pro daný prvek. Výchozí nebo prázdná podmínka platí pro všechny prvky a definuje styl prvků, které nesplňují žádné předchozí pravidlo. Dobře sestavené téma obsahuje jen výchozí pravidlo a je na seznamu poslední.
Metody distribuce
Když vytváříte rozsah podmínek pro téma prvku, musíte stanovit metodu distribuce. K dispozici jsou následující metody:
| Metoda | Popis |
|---|---|
| Rovnost | Rozdíl mezi horními a dolními hodnotami je u všech rozsahů stejný. Tuto metodu lze snadno interpretovat a hodí se pro zobrazení spojitých dat, například dešťových srážek. |
| Standardní odchylka | Prvky se nacházejí v rozsazích v závislosti na tom, jak se jejich hodnoty liší od střední hodnoty. Aplikace AutoCAD Map 3D vypočítá střední hodnotu a potom k ní přičte nebo od ní odečte standardní odchylku, čímž vytvoří rozsahy. |
| Kvantil | Každý rozsah obsahuje stejný počet prvků. Tato metoda se používá k zobrazení dat, v nichž jsou hodnoty rovnoměrně rozloženy. |
| Jenks (Přirozené zlomy) | Rozsahy jsou založeny na přirozeném seskupení hodnot dat. Prvky s podobnými hodnotami jsou ve stejné skupině. Tato metoda zobrazuje přirozené skupiny dat. |
| Jednotlivé hodnoty | Prvky nejsou seskupeny. Tato metoda distribuce se používá, jestliže hodnoty nejsou spojité, je dán jejich pevný počet a mnoho prvků má stejnou hodnotu. |
