Vyčištění křivek

Možnost Vyčistit křivky použijte k přidání a odstranění vrcholů na 3D křivce. To je užitečné při řízení velikosti souboru výkresu a vzhledu vrstevnic nebo pro odstraní nadbytečných informací.

Zadáním faktorů redukce a faktorů doplnění můžete určit, zda má být vrchol 3D křivky přidán nebo odstraněn.

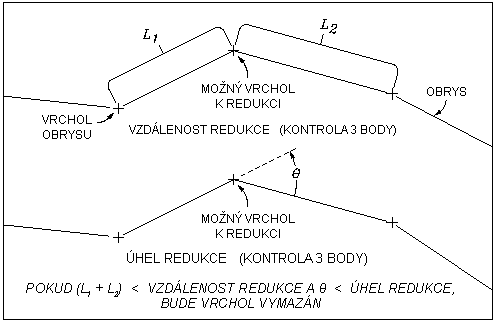

Faktory vyčištění

Pomocí faktorů redukce můžete snížit počet bodů generovaných podél 3D křivek. Faktory redukce ignorují vrcholy, které jsou k sobě blíže než faktor vzdálenosti a které vybočují více než faktor úhlu. Větší vzdálenost a průhyb úhlu vyčistí větší počet bodů. Faktor vzdálenosti se měří v lineárních jednotkách a faktor úhlu v úhlových jednotkách.

Faktory redukce musí být menší než faktory doplnění.

Bod na 3D křivce je vyčištěn výpočtem jeho umístění vzhledem k vrcholům před a za ním. Jestliže je délka mezi těmito třemi body menší než hodnota délky vyčištění a průhyb úhlu je menší než hodnota úhlu vyčištění, prostřední bod nebude přidán do datového souboru vrstevnice.

Parametry faktorů vyčištění

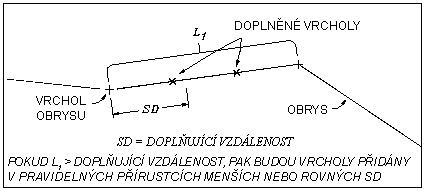

Faktory doplnění

Pomocí faktorů doplnění můžete přidat vrcholy k 3D křivkám. Vzdálenost doplnění je maximální vzdálenost mezi vrcholy. Jestliže je vzdálenost mezi vrcholy vrstevnice větší než faktor doplnění, do vrstevnice se přidají body v rovnoměrných intervalech, které jsou menší nebo stejné jako vzdálenost doplnění. Čím je menší vzdálenost, tím bude větší počet doplněných bodů.

Parametry faktorů doplnění

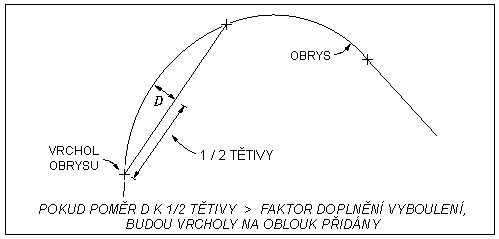

Vyboulení

U křivek je hodnota vyboulení poměr vzdálenosti od oblouku k tětivě vydělená polovinou délky tětivy. Faktor boule přidá ke křivce vrcholy a vytvoří aproximaci křivky pomocí úsečkových segmentů. Délka těchto segmentů se liší podle faktoru boule a stupni zakřivení.

Parametry faktoru boule
