Pomocí okna Datové připojení se lze připojit k mnoha souborům rastrových obrázků. Pomocí nástroje Raster Extension vložte a korelujte rastrové obrázky formátů, které nejsou podporovány v okně Připojení dat, nebo zadejte informace o korelaci pro obrázky, které neobsahují tyto informace ve svých souborech.
Některé aplikace pro úpravu obrázků, například Autodesk® Raster Design, ukládají informaci o umístění asociovaného zdrojového souboru korelace.
Při vložení obrazu pomocí příkazu Vložit obrázek (Klikněte na
. Hledat) přečte aplikace AutoCAD Map 3D informace o souvztažnosti souřadnic a umístí obraz na přesně určené místo ve výkresu.

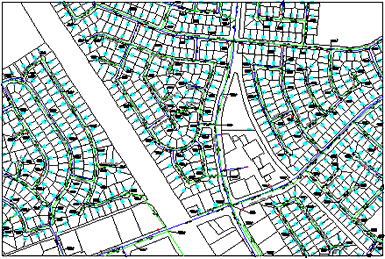

Vložení rastrového obrázku do plánu města. Výsledek zobrazíte přesunutím kurzoru nad obrázek.
Po vložení obrázku můžete změnit pořadí zobrazení, aby se prvky a výkresové objekty zobrazily v popředí obrázku.
Při vložení obrázku do výkresu propojí aplikace AutoCAD Map 3D obrázek se souborem výkresu pomocí názvu cesty nebo pomocí ID dokumentu správy dat. Při aktualizaci připojeného obrázku se aktualizace zobrazí ve výkresu. Protože vlastní obrázek není součástí výkresu, nezvětší velikost výkresu.
Po vložení obrázku je možné jej znovu vícekrát vložit stejně jako blok. Každé vložení má vlastní hranici oříznutí a vlastní nastavení jasu, kontrastu, ztlumení a průhlednosti. Obrázek lze rozdělit na několik částí a ty ve výkresu znovu uspořádat.
Podporované formáty obrázků
Aplikace AutoCAD Map 3D podporuje nejběžnější formáty souborů používané v počítačové grafice, správě dokumentů, mapování a geografických informačních systémech (GIS). Obrázky mohou být dvoubarevné nebo mohou mát stupně šedé (8 bitů), indexované barvy (8 bitů) nebo barvy Truecolor (24 bitů).
Některé formáty souborů obrázku podporují obrázky s průhlednými pixely. Je-li nastavena průhlednost, aplikace AutoCAD Map 3D rozlišuje průhledné pixely a umožňuje, aby se grafika na obrazovce aplikace AutoCAD Map 3D "zobrazila skrz" tyto pixely. (U dvoubarevných obrázků lze s pixely pozadí zacházet jako s průhlednými.)
Kromě toho můžete vybrat pro barevné obrázky i obrázky v odstínech šedé průhlednou barvu a nastavit neprůhlednost rastrových obrázků.
Aplikace AutoCAD Map 3D podporuje následující formáty rastrových souborů. Některé formáty, například SID a ECW, jsou podporovány jako objekty OLE a ne jako soubory obrázku. Aplikace AutoCAD Map 3D určuje formát souboru podle obsahu souboru, ne podle přípony.
| Typ | Popis a verze | Přípona souboru |
|---|---|---|
| BMP | Bitmapový formát Windows a OS/2 | .bmp, .rle, .dib |
| CALS-I | Computer Aided Acquisition a Logistics Support | .rst, .gp4, .mil, .cal, .cg4 |
| DOQ | Formát rastrového obrázku digitálního čtyřúhelníkového ortofotosnímku (používaný pro letecké fotografie, jejichž zpracováním je odstraněn šum). | .doq |
| ECW | Enhanced Compressed Wavelet (vysoce komprimovaný formát obrázku ER Mapper o vysokém rozlišení) | .ecw |
| FLIC | Digitální formát animací společnosti Autodesk | .flc, .fli |
| GeoSPOT | Formát SPOT Image Corporation s georeferenčními informacemi | .bil |
| GeoTIFF | TIFF, který obsahuje georeferenční informace | .tif |
| GIF | Graphics Interchange Format (formát rastrového obrázku společnosti CompuServe). | |
| IG4 | Image Systems Group 4 | .ig4 |
| IGS | Image Systems Gray Scale | .igs |
| IKONOS | 8 nebo 16bitový satelitní obrázek | |
| JFIF | JPEG File Interchange Format | .jpg |
| JPEG a JPEG 2000 | Joint Photographics Expert Group | .jpg |
| LANDSAT FAST L7A | Multispektrální formát obrázku používaný satelitem Landsat 7 | |
| NITF | National Imaging Transmission Format (vícerámcový formát obrázku používaný obvykle státními orgány USA a orgány NATO) | |
| PCX | PC Paintbrush Exchange | .pcx |
| PICT | Macintosh PICT1, PICT2 | .pct |
| PNG | Portable Network Graphics | .png |
| Quickbird TIFF | Multispektrální formát obrázku satelitu Quickbird společnosti DigitalGlobe | |
| RLC 1 a 2 | Formát Run Length Encoding (verze 1 neobsahuje žádné záhlaví; verze 2 obsahuje záhlaví IST) | .rlc |
| SID (MrSID) | Multi-Resolution Seamless Image Database (vysoce komprimovaný formát LizardTech) | .sid |
| TARGA | Formát souboru obrázku TrueVision | .tga |
| TIFF | Tagged Image File Format (Formát obrázkového souboru s příznaky) | .tif |
