Každá hladina obsahuje jeden typ dat. Například můžete mít hladinu pro objekty výkresu, hladinu představující třídu prvku z databáze Oracle, hladinu povrchů DEM a hladinu rastrových obrázků. Když se připojíte pomocí FDO ke zdroji dat (pomocí příkazu Připojit data), každá třída prvku nebo obrázek v tomto zdroji dat se stane automaticky samostatnou hladinou. Můžete vytvořit hladiny výkresu pro objekty výkresu a tyto objekty mohou být členem více hladin.
Hladiny Správce zobrazení se liší od klasických „hladin aplikace AutoCAD“, které vidíte ve Správci vlastností hladiny. Uživatelé aplikace AutoCAD nemohou zobrazit hladiny Správce zobrazení, pokud nepoužívají aplikaci AutoCAD Map 3D. Odlišnými technikami lze vytvořit styl dvou odlišných typů hladin.

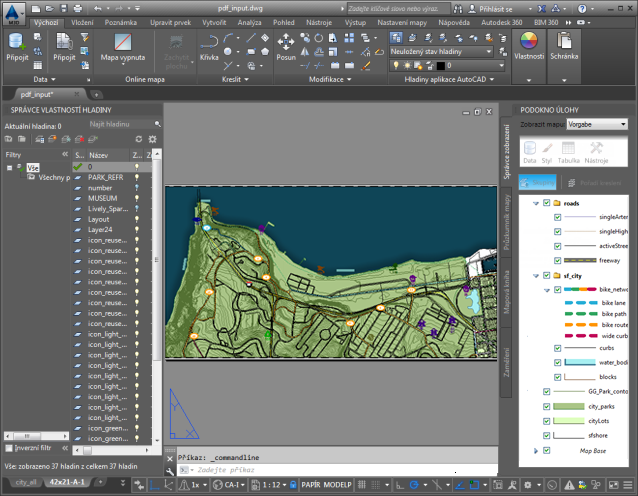

Tato mapa obsahuje hladiny aplikace AutoCAD (vlevo) a hladiny Správce zobrazení (vpravo).
Hladiny lze ve Správci zobrazení zobrazit dvěma způsoby:
- Skupiny uspořádá seznam hladin. Například můžete vytvořit skupinu původních dat a samostatnou skupinu pro zamýšlené změny.
- Pořadí kreslení určuje pořadí kreslení hladin. Položky v horní části pořadí jsou vykresleny na položkách, které jsou v seznamu pod nimi.
Jestliže je objekt členem více hladin, objekt převezme styly z každé hladiny, které je členem. Pokud je například čára v hladině Doprava i v hladině Silnice, převezme styly z obou hladin. Jestliže hladiny nabízejí konfliktní styly nebo nastavení viditelnosti, objekt použije styl a nastavení viditelnosti hladiny, která je v seznamu Správce zobrazení výše.
Pro hladiny výkresu můžete určit ikonu náhledu, která se použije ve Správci zobrazení a libovolné legendě, kterou vytvoříte pro příslušnou mapu. To má vliv pouze na hladiny výkresu a nikoliv pro hladiny prvku.
